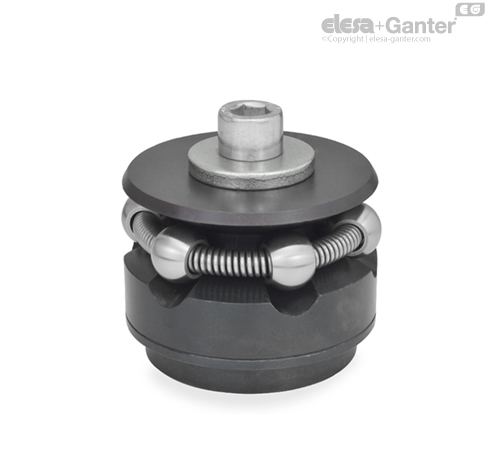

GN 411.2-K Stega za centriranje sa steznim kuglama

Sa stegama za centriranje GN 411.2, radni predmeti se mogu centralno pozicionirati i stegnuti u svom otvoru iznutra ka spolja.

Odlikuju ih sledeće prednosti:

- Precizno samocentriranje

- Preciznost ponavljanja: ± 0,025

- Tačnost kružnog kretanja: ± 0,05

- Stabilna veza uz naleganje od 3 odn. 6 tačaka

Stezanje čak i neravnih površina (limenih delova) kod dizajna K

- Stezanje bez izobličenja

- Mala visina

- Proizvoljan položaj ugradnje

- Velika oblast za podešavanje

- Stezanje sa povlačenjem

• Stega za centriranje GN 411.3 upravljiva sa suprotne strane odn. za hidraulični i pneumatski rad

• Stega za centriranje sa 2 zatezna elementa za zatezanje cevi

• ISO prilagođavanja

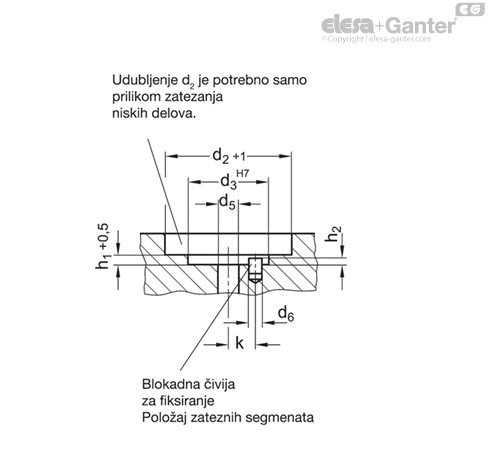

Dimenzije

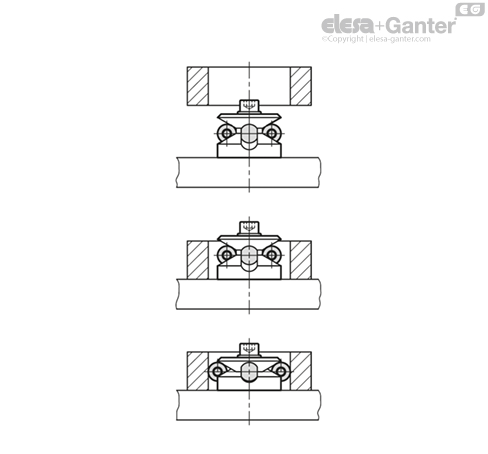

Princip funkcionisanja

Vijak pritiska kuglični venac sa 3 odn. 6 kuglica ka spolja preko precizno vođenog tela. Tako se menja spoljašnji prečnik kugličnog venca. Preko kuglica odn. zateznih segmenata nastaje čvrst spoj između stege za centriranje i otvora.

Oblik K (sa steznim kuglama) koristi se kada se mogu prihvatiti blagi otisci kugli. Upotreba oblika S (sa steznim segmentima) je nežnija za površinu.
