Dizajn
Oblik
- E: Sa izbrazdanim steznim čeljustima
- P: sa prizmastim steznim čeljustima
Oznake

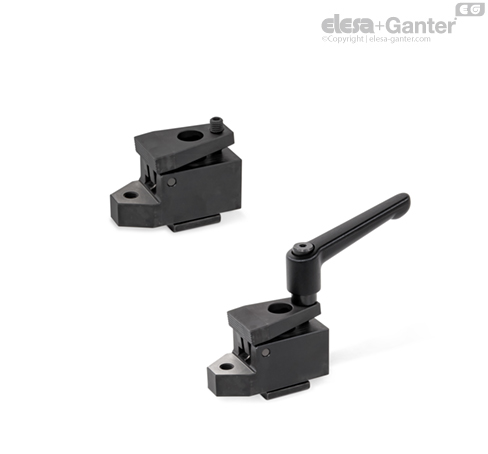

- G: Zatezni hod sa vijkom sa imbus glavom sa kugličnim vrhom
- K: Zatezni hod sa podesivom zateznom ručicom
Stezni mehanizam
Čelik
Cilindrični vijak DIN 912
Vijak sa imbus glavom sa kugličnim vrhom (indeks G)
Podesiva zatezna ručica (oznaka K)
Plastificiran
U crnoj boji, RAL 9005, strukturno mat
Čelik, bruniran
Kaljena kugla
Informacija
Pomoću povlačnih stega GN 9190.2, radni predmetni se zatežu okretnim zateznim čeljustima. Sila zatezanja deluje na radni komad sa strane i odozgo sa efektom povlačenja i zateže ga na fiksne graničnike i površine naleganja. Navoj integrisan u podlošku prihvata bilo koji pozicioni ili potporni element, ako je to potrebno.
Hod zatezanja stezne čeljusti je rezultat putanje zavrtanja steznog navoja d4. Prilikom otpuštanja vijka za stezanje, stezna čeljust se ponovo vraća unazad putem opružne sile. Niska konstrukciona visina povlačnih stega omogućava u mnogim slučajevima obradu celokupne površine radnog predmeta.
Povlačne stege mogu da se zavrnu direktno, npr. u ploču uređaja ili da se pričvrste na mašinske stolove sa T-žlebovima. Pored toga, mogu se pozicionirati u bilo kom položaju preko T-žleba pomoću šipki za podlaganje GN 9190.3, koje su dostupne kao pribor.
