Dizajn
- A: bez ručke
- D: Sa okretnom ručkom
- 2: Sa prstenom za centriranje
Aluminijum
- polirana završna obrada visokog sjaja
Čelik
- Radne površine brušene odn. obložene sa PTFE
- Brunirana prirubnica ležaja
Plastika, fenol-formaldehidna smola (PF)
- U crnoj boji, sa sjajnom završnom obradom
- Pocinkovano, pasivirano u plavoj boji
Informacija
Sigurnosne ručne točkove GN 327 odlikuje najveća bezbednost u slučaju nezgode, jer je ručni točak montiran na fiksni deo, prirubnicu ležaja, kada je isključen. Točak je potpuno odvojen od rotirajućeg vratila
Prirubnica ležaja može preko posteljice ležaja (indeks 1) da preuzme i uležištenje vratila. Ta posteljica ležaja je suvi ležaj (DU čaura). Međutim, u redovnom slučaju vratilo je uležišteno odvojeno i posteljica ležaja služi za centriranje prirubnice ležaja.
Ovo centriranje može da preuzme i prsten za centriranje (indeks 2) ako na strani mašine postoji odgovarajući otvor. U ovom slučaju, posteljice ležaja nisu potrebne, ne dolazi do trenja (zagrevanja) u ležaju
Napomena o montaži
Napomena o montažiČaura ležaja i podloška se isporučuju kao odvojeni zasebni delovi. Pre montaže vodite računa da se čaura vratila lako postavlja na vratilo
Rad bez problema je zagarantovan samo ako na strani mašine:
- Ogrlica vratila i kontaktna površina su u jednoj ravni
- Osa osovine je u odnosu na kontaktnu površinu pod pravnim uglom.

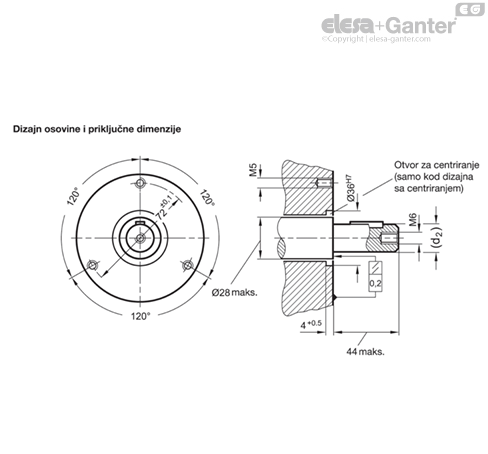

Izvedba sa posteljicom ležaja (indeks 1):
Ručni točak i čaura vratila se istovremeno guraju na vratilo, prirubnica ležaja se čvrsto zašrafi i čaura vratila fiksira aksijalno sa podloškom.
Izvedba sa prstenom za centriranje (indeks 2):
Pomoću prstena za centriranje ručni točak može odmah da se pričvrsti preko prirubnice ležaja. Zatim se čaura vratila pomera na vratilo i fiksira aksijalno sa podloškom.
