Dizajn
- K: sa plastičnim poklopcem
- E: sa poklopcem od nerđajućeg čelika
Nerđajući čelik AISI 304, debljina zidova 1,5 mm
Mat, sjajna
Nerđajući čelik, AISI 304
Mat, sjajna
- Plastika, termoplastični elastomer (TPE)
- Nerđajući čelik, AISI 304 za oblik E
Komplet za pričvršćivanje
Nerđajući čelik, AISI 304
- Montažna čivija sa navojnom čivijom DIN 913-M8
- Navojna čivija DIN 914-M5
Informacija
Za montažu cevastih ručki GN 666.7 (montaža sa strane rukovanja), montažna čivija sa navojnom čivijom DIN 913-M8x25 (nalazi se u obimu isporuke) se zavrće na strani mašine, zatim se postavlja ručka i osigurava sa strane pomoću navojne činije DIN 914-M5.

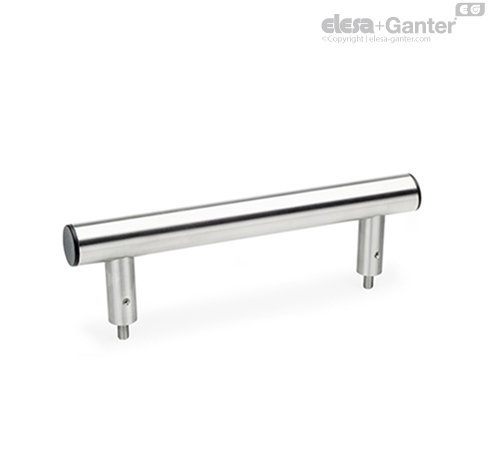

Cevaste ručke GN 666.7 u obliku E su napravljene kompletno od nerđajućeg čelika u kvalitetu A2, zbog čega su naročito pogodne za upotrebu u agresivnim sredinama.
Skica montaže

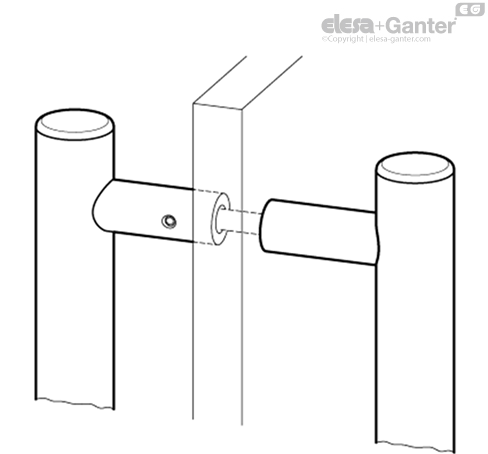

Primer montažeKod cevastih ručki GN 666.7 je moguća montaža u parovima nasuprot jedna drugoj u vidu dvostrukih ručki, npr. za vrata. Npr. za vrata (dvostruka ručka).
U pravilu je za to potrebno prilagođavanje dužine navoja l4. Standardno isporučena navojna čivija DIN 913-M8x25-A2 montažne čivije tako mora da se zameni odgovarajućom dužom navojnom čivijom.
Ručke prilagođene dužine navoja l4 su dostupne na zahtev.
