Dizajn
Oblik
- T1: Sa 1 testerom
- T2: Sa 2 testera
Vrste priključka
- K: Kabel
- S: Utikač (sa kablom od 0,25 m)
Ručka
Liveni cink ZD
Plastificiran
- Crni, RAL 9005, strukturno mat SW
- Srebrni, RAL 9006, strukturno mat SR
Taster
Nerđajući čelik, AISI 304
Kabl (spoljašnji omotač)
Provodnik svetla
Plastika
Polikarbonat proziran kao staklo (PC)
Informacija
Rukohvati GN 422 imaju jedan ili dva tastera. Svaki taster je opremljen naizmeničnim prekidačem i integrisanim prstenastim LED osvetljenjem.
Ako se pritisne taster, u zavisnosti od ožičenja kontakata (NC ili NO), može da se aktivira električni komandni impuls, npr. za isključivanje mašine.
U zavisnosti od polariteta priključaka 1 i 2 LED svetla, integrisano prstenasto LED osvetljenje svetli crvenom ili zelenom bojom, nezavisno od aktiviranja tastera.
Sve u svemu, rukohvat predstavlja funkcionalnu i veoma kompaktnu jedinicu i, zahvaljujući svom bezvremenskom dizajnu, uklapa se u širok spektar oblasti primene.

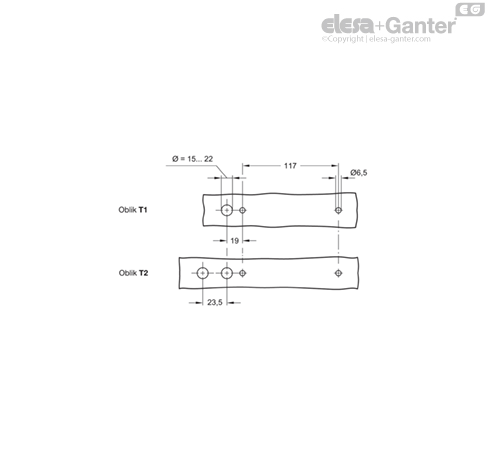

Montažni otvori
Otvori moraju biti bez ivica kako bi se sprečilo oštećenje kabla.
