Dizajn
Oblik
Indeks
- 4: sa zatvorenim maticama od nerđajućeg čelika DIN 917
nerđajući čelik, AISI CF-8
mat peskiran
Torban vijci DIN 603
Nerđajući čelik A2
Zatvorene matice DIN 917 / podloške
Nerđajući čelik A2
Plastika (poliacetal POM)
Silikon, 40 ... 60 Shore A
Informacija

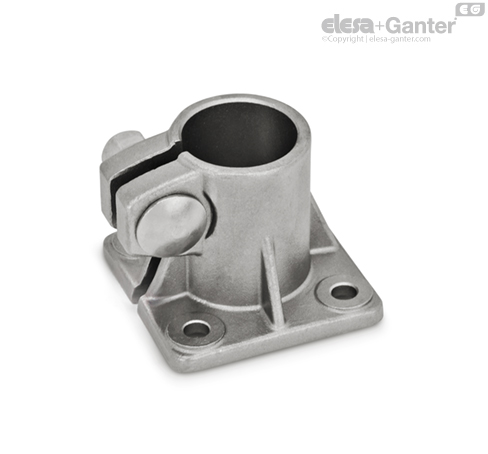

Stezni otvori spojnica cevastog profila za stope GN 163.5 su obrađeni i dizajnirani za konstrukcione cevi GN 990 odn. DIN 2391, DIN 2395 i DIN 2462.
U tačkama zavrtnja z noseći vijak i zatvorena matica smanjuju poprečni presek otvora za stezanje. Oblik B je opremljen zaptivkama na mestima zavrtnja.
Ako treba da se steže bez alata, zatvorena matica se može zameniti podesivom zateznom ručicom koja je navedena u tabeli kao pribor GN 911.3 koja je navedena u tabeli kao pribor.
