Dizajn
Oblik
Indeks
- 4: sa dve zatvorene matice od nerđajućeg čelika DIN 917
Nerđajući čelik AISI CF-8
mat peskiran
Torban vijci DIN 603
Nerđajući čelik A2
Zatvorene matice DIN 917 / podloške
Nerđajući čelik A2
Plastika (poliacetal POM)
Silikon, 40 ... 60 Shore A
Informacija

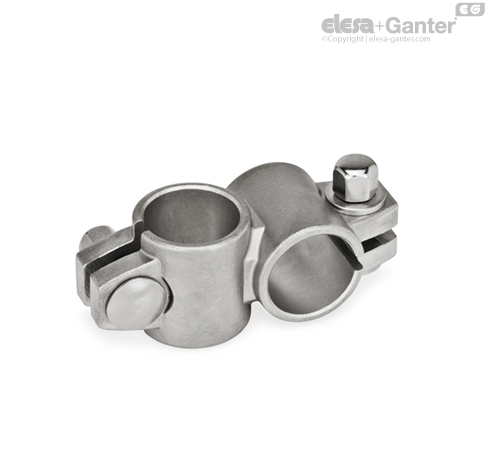

Stezni otvori unakrsnih spojnica cevastog profila GN 132.5 su mehanički obrađeni i dizajnirani za konstrukcione cevi GN 990 (pogledajte stranu odn. DIN 2391, DIN 2395 i DIN 2462.
Na mestima zavrtnja z torban vijci i zatvorene matice smanjuju poprečni presek otvora za stezanje. Oblik B je opremljen zaptivkama na mestima zavrtnja. Oblik B je opremljen zaptivkama na mestima zavrtnja
Ako treba da se steže bez alata, zatvorene matice se mogu zameniti podesivom zateznom ručicom GN 911.3 kao što je navedeno u tabeli kao pribor.
