Dizajn
- Pocinkovano, pasivirano u plavoj boji
- Kugla od čelika, neobrađena
- Pocinkovano, pasivirano u plavoj boji
- Kugla od nerđajućeg čelika, AISI 420 C
Kućište od nerđajućeg čelika NNI, AISI 301
- AISI 303 (samo veličina 15)
- Kugla od nerđajućeg čelika, AISI 420 C
Informacija

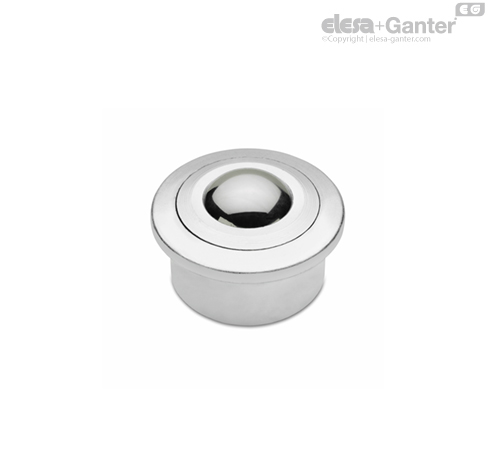

Transportni kuglični elementi GN 509.1 su elementi koji se koriste u transportnoj tehnologiji. Oni omogućavaju lako pomeranje ili okretanje čak i teških tereta u bilo kom smeru.
Tehnička informacija
Transportni kuglični elementi su mašinski elementi kod kojih je jedna velika vodna kugla u oklopu postavljena na više malih nosećih kugli. Oblik oklopa omogućava kotrljanje vodne kugle u svakom smeru.
Raspored i izbor veličine
Prilikom određivanja veličine transportnog kugličnog elementa, pored težine, potrebno je uzeti u obzir i veličinu i svojstvo osnovne površine tereta.
Maksimalno rastojanje transportnog kugličnog elementa „a2“ (sa ravnom osnovom) se izračunava deljenjem najmanje dužine ivice tereta sa 2,5. Ovo osigurava da teret uvek leži na transportnim kugličnim elementima i da se ne može prevrnuti u međuprostore.Potrebna
nosivost transportnih kugličnih elemenata je težina tereta podeljena sa 3. Ovo se zasniva na pretpostavci da se, zbog tolerancija površine opterećenja i transportnih kugličnih elemenata, obično koriste samo tri transportna kuglična elementa.
a1 = najmanja dužina ivice tereta F1 = težina tereta
a2 = maks. odstojanje između transportnih kugličnih elemenata F2 = opterećenje po transportnom kugličnom elementu
a2 = a1/2.5 F2 = F1/3
Brzina i trenje
Dozvoljena brzina transporta je do 2 m/sec. Kod većih transportnih kugličnih elemenata, povećanje temperature se mora očekivati pri brzinama preko 1 m/sek., u zavisnosti od težine tereta.
Vrednosti trenja transportnih kugličnih elemenata su pri brzini od 1 m/sec. na oko 0,005 μ. Međutim, ova vrednost je podložna velikom oscilovanju opterećenja u zavisnosti od uslova korišćenja.
U poređenju sa transportnim kugličnim elementima sa kućištem od čeličnog lima (GN 509), oni sa masivnim čeličnim kućištem GN 509.1 veću krutost. U ovom slučaju mogu da se koriste statične vrednosti čeličnih kugli.
Preporučuje se podmazivanje kao zaštita od korozije. Pored toga, opšti propisi koji se odnose na kotrljajuća valjkasta ležišta mogu se primeniti. U većini primena podmazivanje može da izostane.
Otpornost na temperaturu
Transportni kuglični elementi od veličine 36 imaju zaptivku od tkanine za zaštitu od prodora prašine i prljavštine. Kod ove izvedbe, maksimalna temperatura primene je 100 °C (sa čeličnim kuglama).
Transportni kuglični elementi mogu da koriste i pri visokom temperaturama. Međutim, ovo dovodi do smanjenja kapaciteta nošenja (C). Za to su dostupne sledeće orijentacione vrednosti:
125 °C ./. 10 %
150 °C ./. 20 %
170 °C ./. 30 %
200 °C ./. 50 %
Maksimalna temperatura primene za transportne kuglične elemente sa plastičnim kuglama je 60 °C.
