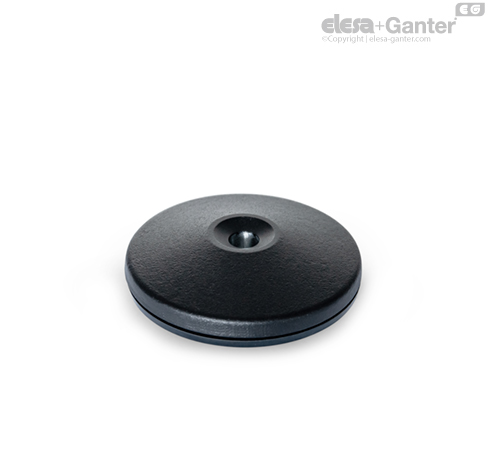

GN 37.1-B Sa gumenom podlogom

Ploče stopice GN 37.1 odlikuje masivna konstrukcija i veliki izbor varijanti. Koriste se, pre svega, na velikim i teškim sistemima i mašinama. Uz prolazni otvor, stopice mašine se mogu pričvrstiti centralno za pod i stoga su pogodne za opterećenja pri pritisku i zatezanju.

Ploče stopice su pogodne za upotrebu sa vretenima za podešavanje ili kompenzaciju po meri korisnika, koja imaju sferni oblik prihvatnog radijusa „r“ na tački naleganja. DIN vijci ili navojne čivije sa oborenom ivicom ili vrhom smanjuju opterećenje zbog nedostatka kontakta na celoj površini.

Oblik B sa gumenom podlogom sprečava bočno klizanje, štiti osetljive površine i prigušuje vibracije i udare. Oblik C sa O-prstenom stvara zaptivku uz pod, sprečavajući zaprljanja ispod stopice.

• Karakteristike elastomera

• Pocinkovana površina, pasivirana u plavoj boji

• Površina u drugim bojama (plastificirane)

• Druge geometrije na tački oslanjanja
