Dizajn
Oblik (ploča stopice)
Ploča stopice
Čelik, plastificiran
U crnoj boji, RAL 9005, strukturno mat
Vreteno / šestougaona navrtka ISO 8675
Čelik, pocinkovana, plava pasivirana
Gumena podloga umetnuta
U crnoj boji, NBR
85±5 Shore A
Gumena podloga umetnuta
U crnoj boji, NBR
≈ 70 Shore A
Informacija

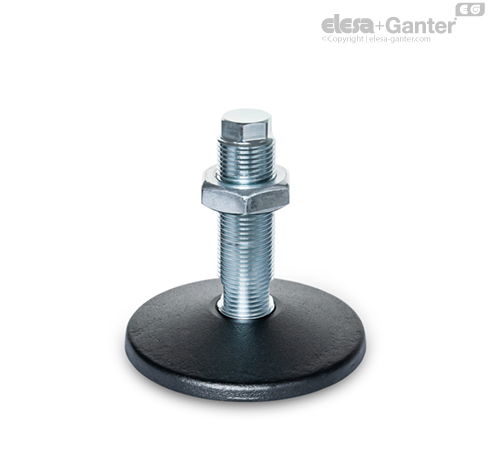

Stopice mašine GN 36 odlikuje masivna konstrukcija i veliki izbor varijanti. Koriste se, pre svega, na velikim i teškim sistemima i mašinama.
Ploče stopica i vretena nisu međusobno povezani, prilikom postavljanja se samostalno centriraju prema radijusu na tački naleganja.
Oblik B sa gumenom podlogom sprečava bočno klizanje, štiti osetljive površine i prigušuje vibracije i udare. Oblik C sa O-prstenom stvara zaptivku uz pod, sprečavajući zaprljanja ispod stopice.
