Dizajn
Oblik
- A: Sa prirubnicom sa dva otvora (d1 = 60/90/113)

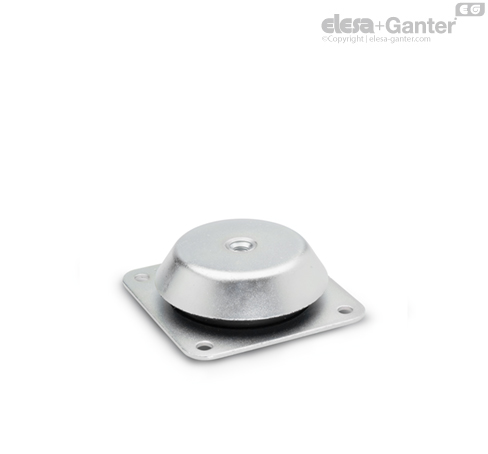

- B: Sa prirubnicom sa četiri otvora (d1 = 113 / 126)
Indeks
- 1: Bez zaštite od cepanja
- 2: Sa zaštitom od cepanja
Prigušenje oscilacija
Prirodni kaučuk (NR)
Vulkanizovano
otporan na temperaturu do 80 °C
Tvrdoća Shore A ±5
Meko 43
Srednje 57
Tvrdoća 68
Čelični lim
Pocinkovano, pasivirano u plavoj boji
Vijčani umetak
Čelik
Pocinkovano, pasivirano u plavoj boji
Informacija

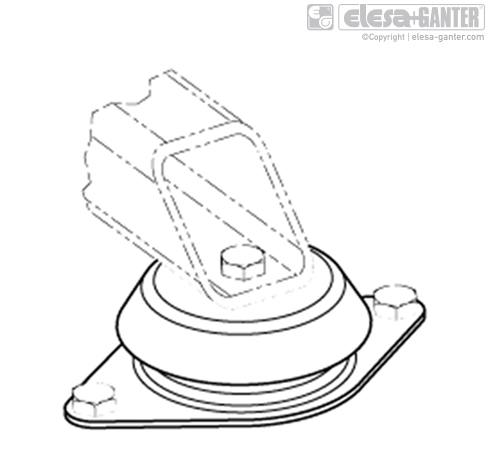

Sa stopicama mašina GN 148, teške mašine i posebno jedinice mogu se postaviti na način izolovan od vibracija.
Ovo ima pozitivan uticaj na radni vek mašine i doprinosi smanjenju buke.
Pri tome, strukturu karakteriše činjenica da se horizontalne sile mogu apsorbovati. Izvedba sa zaštitom od kidanja (indeks 2) štiti stopice mašine od uništenja otkidanjem u slučaju zateznog preopterećenja.
Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu. Da li je proizvod pogodan za odgovarajuću primenu, korisnik mora odrediti u svakom pojedinačnom slučaju.
Tehničke informacije
F1 = statičko opterećenje u vertikalnom smeru (pritisak)
F2 = statičko opterećenje u horizontalnom smeru (bočni potisak)
s1 = Kompresija u vertikalnom smeru (hod opruge) kada je opterećen F1
s2 = Kompresija u vertikalnom smeru (hod opruge) kada je opterećen F2
Krutost R
je opterećenje koje sabija prigušni element za 1 mm. (stopa opružne snage)
Formula za izračunavanje krutosti: R = F / S
Tabela u nastavku sadrži informacije o maksimalnom statičkom opterećenju F, maksimalnom dozvoljenom pritisku i rezultujućoj krutosti R.
Prikazanom metodom se pomoću vrednosti prikazanih ispod može odrediti dostižni stepen izolacije oscilacija u zavisnosti od ometajuće frekvencije.
| d1 | Tvrdoća u Shore | Maks. statičko opterećenje F1 in N | Krutost R1 u N/mm | Maks. kompresija s1, u mm | Maks. statičko opterećenje F2 in N | Krutost R2 u N/mm | Maks. kompresija s2, u mm |
| 60 | 43 | 1100 | 340 | 3.2 | 2300 | 770 | 3 |
| 60 | 57 | 1750 | 550 | 3.2 | 3400 | 1130 | 3 |
| 60 | 68 | 2800 | 930 | 3 | 4000 | 1330 | 3 |
| 90 | 43 | 1500 | 430 | 3.5 | 3000 | 750 | 4 |
| 90 | 57 | 2800 | 800 | 3.5 | 5000 | 1330 | 3.75 |
| 90 | 68 | 4500 | 1290 | 3.5 | 7000 | 1870 | 3.75 |
| 113 | 43 | 3500 | 1000 | 3.5 | 4500 | 1290 | 3.5 |
| 113 | 57 | 6500 | 1860 | 3.5 | 7500 | 2140 | 3.5 |
| 113 | 68 | 10000 | 2860 | 3.5 | 11000 | 3140 | 3.5 |
| 126 | 43 | 7500 | 2140 | 3.5 | 9000 | 2570 | 3.5 |
| 126 | 57 | 12500 | 3570 | 3.5 | 15000 | 4290 | 3.5 |
| 126 | 68 | 19000 | 5340 | 3.5 | 22500 | 6430 | 3.5 |
Pojmovi
Ometajuća frekvencija [Hz]:
je frekvencija koja se emituje iz mašine, npr.
Brzina glavnog vratila motora [o/min].
Statičko opterećenje F [N]:
predstavlja opterećenje po elementu za prigušenje oscilacija (stopica mašine).
Stepen izolacije [%]:
Mera apsorpcije ometajuće frekvencije (amortizacija).
Sabijanje s [mm]:
je promena visine prigušnog elementa (hod opruge).
Krutost R [N/mm]:
je opterećenje koje sabija prigušni element
za 1 mm (stopa opružne snage).
Određivanje odgovarajuće stopice mašine i dostižnog stepena izolacije
Najpre je potreno odrediti statički teret F po stopici mašine. Uz pogodno postavljenje stopice mašine i ravnomerno raspoređeni teret F, utvrđivanje je moguće na osnovu sledeće formule:
Težina sila mašine [N] / broj stopica mašine = statičko opterećenje F [N] / po stopici mašine
Sa izračunatim statičkim opterećenjem F, iz tabele se bira stopica mašine. Treba napomenuti da je statičko opterećenje F što je moguće bliže statičkom kapacitetu opterećenja, ali ga ne prelazi. Povezana krutost R izabrane stopice se takođe može naći u tabeli.
Stvarni pritisak se zatim izračunava pomoću formule u nastavku.
Statičko opterećenje F[N] / po stopici mašine / krutost R [N/mm] = stvarni pritisak s [mm]

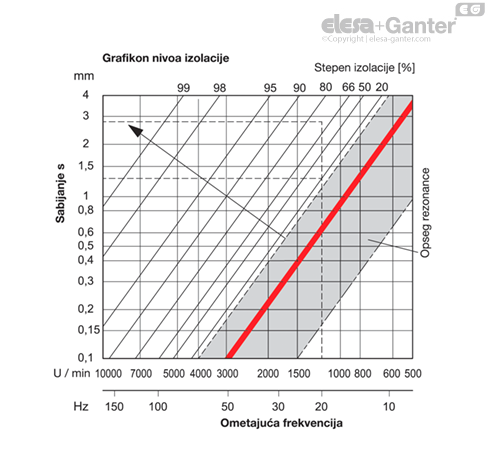

Na osnovu izračunate, stvarne kompresije s, dostižni stepen izolacije se sada može očitati sa gornje slike kao funkcija ometajuće frekvencije.
Da bi se optimizovao stepen izolacije koji se može postići, broj stopica se može promeniti na način da statičko opterećenje F po stopici mašine bude što je moguće bliže jednoj od vrednosti datih u tabeli za statičko opterećenje. Ovo povećava kompresiju s, što dovodi do boljeg stepena izolacije.
Generalno, može se reći da se srednje i visoke frekvencije mogu veoma dobro izolovati uz dovoljnu kompresiju.
