Dizajn
Oblik (stopa)
- D0: sa završnim struganjem, bez gumene podloge
- D1: sa završnim struganjem, sa gumenom podlogom, umetnuto, crna
Varijanta vretena
- S: bez navrtke, spoljašnji šestougao dole
- SK: sa navrtkom, spoljašnji šestougao dole
- T: bez navrtke, površina sa ključem dole
- TK: sa navrtkom, površina sa ključem dole
- U: bez navrtke, unutrašnji šestougao gore i površina sa ključem dole
- UK: sa navrtkom, unutrašnji šestougao gore i površina sa ključem dole
- V : bez navrtke, spoljašnji šestougao gore i površina sa ključem dole
- VK: sa navrtkom, spoljašnji šestougao gore i površina sa ključem dole
- W: sa čaurom za podešavanje, prekriveni navoj, površina sa ključem dole

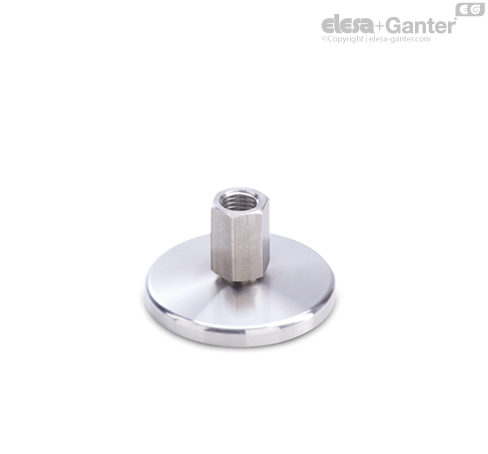

- X: spoljašnji šestougao sa unutrašnjim navojem
Stopa
nerđajući čelik, AISI 304
Vreteno za podešavanje
nerđajući čelik AISI 303
Šestougaone navrtke ISO 4032
nerđajući čelik, AISI 304
Gumena podloga umetnuta
NBR (Perbunan®) 70 Shore A
Informacija
Zglobne stopice GN 21 se isporucuju montirano; ne mogu da se demontiraju.
Nosivost stopa za podešavanje
| d1 | d2 | Statički teret u kN | - | - | - | - |
| - | - | Varijante vretena | - | - | - | - |
| - | - | S / SK | T / TK i U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
Staticka otpornost stopa GN 21 je od navoja vretena M10 ogranicena dozvoljenim površinskim pritiskom podesivog vretena na stopi (kod tvrdoce vretena ≥ 500 N/mm2). Pri tome, vrednosti koje su navedene u tabeli (važi za oblik D0, bez gumene podloge) podrazumevaju čisto opterećenje pritiska, vertikalno u odnosu na stopu. Opterećenja usled povijanja i prelamanja koja se najčešće javljaju u praksi dovode do smanjenja kapaciteta opterećenja vretena za podešavanje i eventualno se moraju uzeti u obzir.
Podaci o otpornosti su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
