Dizajn
Oblik (stopa)
- D0: sa završnim struganjem, bez gumene podloge
- D1: sa završnim struganjem, sa gumenom podlogom, umetnuto, crna
Varijante vretena
- S: bez navrtke, spoljašnji šestougao dole
- SK: sa navrtkom, spoljašnji šestougao dole
- T: bez navrtke, površina sa ključem dole
- TK: sa navrtkom, površina sa ključem dole
Stopa
Nerđajući čelik, AISI 316 L (A4)
Vreteno za podešavanje
Nerđajući čelik, AISI 316 L (A4)
Šestougaone navrtke ISO 4032
Pričvrsni vijak
Gumena podloga
Akrilonitril-butadien-kaučuk (NBR)
Informacija
Stopice za nivelisanje GN 24 su pogodne za korišćenje u naročito agresivnim sredinama.
Zglobne stope se isporučuju montirano i ne mogu da se demontiraju.

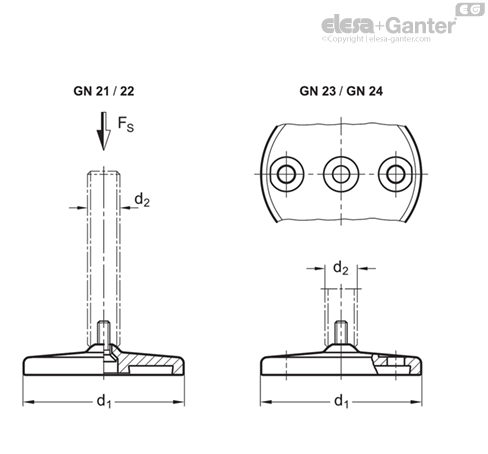

Nosivost stopa za podešavanje
| d1 | d2 | Statički teret u kN |
| - | - | Varijante vretena |
| - | - | S / SK | T / TK i U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
Statička otpornost stopa GN 21 / GN 22 / GN 23 / GN 24 je od navoja vretena M 10 ograničena dozvoljenim površinskim pritiskom podesivog vretena na stopi (kod tvrdoće vretena ≥ 500 N/mm2). Pri tome, vrednosti koje su navedene u tabeli (važi za oblik D0, bez gumene podloge) podrazumevaju čisto opterećenje pritiska, vertikalno u odnosu na stopu. Opterećenja usled povijanja i prelamanja koja se najčešće javljaju u praksi dovode do smanjenja kapaciteta opterećenja vretena za podešavanje i eventualno se moraju uzeti u obzir.
Podaci o otpornosti su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
