Dizajn
Oblik (stopa)
A1: čelik, pocinkovan, umetnuta guma, crna
A: čelik, plastificiran, umetnuta guma, crna
Dizajn
- S: bez navrtke, spoljašnji šestougao dole
- SK: sa navrtkom, spoljašnji šestougao dole
- U: bez navrtke, unutrašnji šestougao gore i površina sa ključem dole
- UK: sa navrtkom, unutrašnji šestougao gore i površina sa ključem dole
- X: spoljašnji šestougao sa unutrašnjim navojem
Stopa, čelični lim
- Čelik, pocinkovana, plava pasivirana
Sito za punjenje, Čelični lim
Čelik, pocinkovana, plava pasivirana
Navojno vreteno
Čelik, pocinkovana, plava pasivirana
Šestougaone navrtke ISO 4032
Čelik, pocinkovana, plava pasivirana
Gumena podloga umetnuta
U crnoj boji, NBR (Perbunan®)
80±5 Shore A
Informacija
Zglobne stopice GN 32 se isporučuju montirano; ne mogu da se demontiraju.

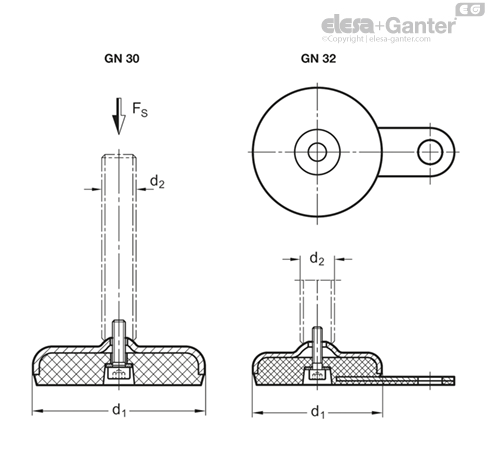

Nosivost stopa za podešavanje
Informacija
Opterećenje koje je navedeno u tabeli je zasnovan na serijama ispitivanja u kojima je teret postavljen vertikalno u odnosu na stopu. Kod ovih vrednosti, već kod malih rasterećenja može da dođe do manjih, stalnih deformacija limene ploče.
Opterećenja usled povijanja i prelamanja koja se najčešće javljaju u praksi dovode do smanjenja kapaciteta opterećenja vretena za podešavanje i eventualno se moraju uzeti u obzir.
Pored toga, tvrdoća vretena iznosi ≥ 500 N/mm2.
Podaci o kapacitetu opterećenja su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
| d1 | d2 | Statički teret u kN | - | - |
| - | - | Varijante vretena | - | - |
| - | - | S / SK | U / UK | X |
| - | - | Guma crna | Guma crna | Guma crna |
| 50 | M 8 | 8 | - | 8 |
| 50 | M 10 | 10 | - | 13 |
| 50 | M 12 | 12 | - | 16 |
| 50 | M 16 | - | 16 | 16 |
| 60 | M 8 | 8 | - | 8 |
| 60 | M 10 | 10 | - | 13 |
| 60 | M 12 | 12 | - | 16 |
| 60 | M 16 | - | 16 | 16 |
| 80 | M 8 | 8 | - | 8 |
| 80 | M 10 | 10 | - | 12 |
| 80 | M 12 | 12 | - | 12 |
| 80 | M 16 | - | 12 | 12 |
| 80 | M 20 | - | 12 | 12 |
| 80 | M 24 | - | 12 | - |
| 100 | M 8 | 8 | - | 8 |
| 100 | M 10 | 10 | - | 11 |
| 100 | M 12 | 11 | - | 11 |
| 100 | M 16 | - | 11 | 11 |
| 100 | M 20 | - | 11 | 11 |
| 100 | M 24 | - | 11 | - |
| 120 | M 20 | - | 20 | 20 |
| 120 | M 24 | - | 20 | - |
| 120 | M 30 | - | 20 | - |
