Dizajn
- L: Ugaoni prenosnik 90°
- T: Ugaoni prenosnik sa dva izlaza
Aluminijum
- zatvoreno za zaštitu od prašine
- eloksirano, prirodna boja AN
Čelik
zaptiveno (zaptivne podloške 2RS)
Temperatura primene -20 °C do +60 °C
Informacija

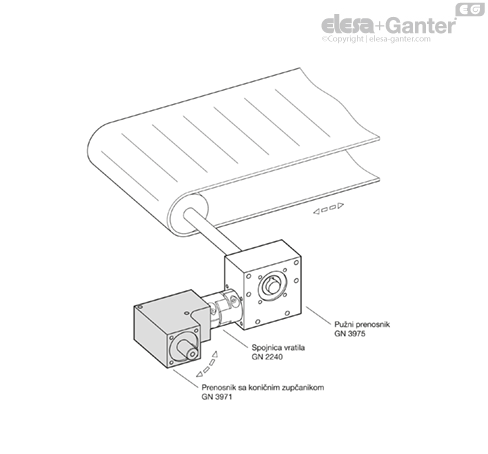

Prenosnici sa koničnim zupčanicima GN 3971 sa veoma kompaktnim dimenzijama mogu da prenose velike obrtne momente. Čine funkcionalnu jedinicu koja je spremna za primenu i mogu da koriste za različite primene, kao što je npr. podešavanje visine ili preusmeravanje.
Veliki broj ureza za pričvršćivanje omogućuje jednostavnu montažu u bilo kom položaju. Ugaoni položaji klinova su raspoređeni proizvoljno.
Mehaničke karakteristike
| Prenos i | 1 : 1 |
| Zazor pri okretanju izlaznog vratila | 3° ± 0.5° |
| Smer okretanja vratila | po želji |
| Radni vek (orijentaciona vrednost) | 1.000 sati sa punim opterećenjem i brojem obrtaja 500 min-1 |
| sa vremenom uključivanja od 20% na 5 minuta |
| (1 minut rada + 4 minuta pauze) i okolnom temperaturom 20 °C |
| Održavanje | podmazano mašću tokom celog radnog veka, bez održavanja |
| b1 | Maks. obrtni moment u Nm | Maks. radijalna sila u N* | Maks. aksijalna sila u N** |
| kod 100 min-1 | kod 500 min-1 | kod 1000 min-1 |
| 18 | 0.35 | 0.1 | 0.05 | 60 | 60 |
| 20 | 0.75 | 0.3 | 0.15 | 100 | 100 |
| 24 | 2.5 | 1 | 0.5 | 120 | 120 |
| 26 | 4 | 1.5 | 0.75 | 140 | 140 |
| 30 | 5 | 2 | 1 | 240 | 240 |
| 32 | 8 | 3 | 1.5 | 550 | 550 |
| 35 | 10 | 4 | 2 | 550 | 550 |
* sa aksijalnom silom = 0
** sa radijalnom silom = 0
Napomena o montaži
Prilikom montaže, sile ne smeju da deluju na kućište odn. da budu usmerene na ležajeve. Na primer, preporučujemo upotrebu navojnih otvora d7 u vratilu. Za izjednačavanje pomeranja vratila i tolerancija rada, koji su uslovljeni proizvodnjom, kao i za amortizovanje oscilacija i udara preporučujemo upotrebu odgovarajuće spojnice.
