Dizajn
Stopice ručke
Termoplastika ojačana staklenim vlaknima (Polyamid PA), u RAL 9005 (C9) crnoj ili sivoj boji RAL 7040 (C33), mat. Isporučuju se montirane.
Zahvaljujući priključku potporne ručke na cev sprečava se okretanje cevi.
Cev
Aluminijum eloksirani, prirodna boja.
Spojnice cevastog profila
Termoplastika ojačana staklenim vlaknima (Polyamid PA), u RAL 9005 (C9) crnoj ili sivoj boji RAL 7040 (C33), mat.
Vijak sa cilindričnom glavom od nerđajućeg čelika (AISI 304) sa unutrašnjim šestouglom i Anti-Seize premazom.
Samoblokirajuće navrtke od nerđajućeg čelika (AISI 304). Isporučuju se montirane.
Standardne verzije
Otvori za cilindrične vijke sa unutrašnji šestouglom.
- TCC-TS-PR-1: jedna spojnica cevastog profila.

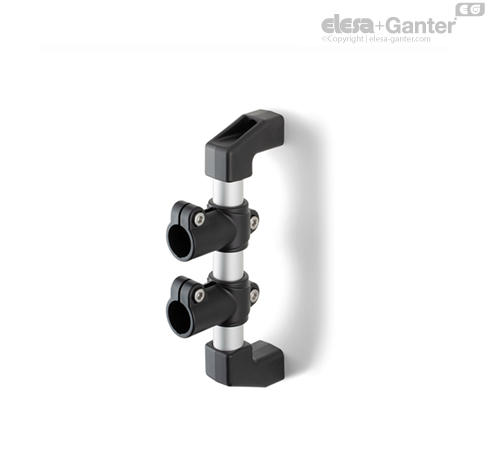

- TCC-TS-PR-2: dve spojnice cevastog profila.
Napomena
Funkcije i primene
Spojnice cevastog profila omogućuju različite vrste montaže (pogledajte primere).
Tehnički podaci
Otpornost od povlačenja i okretanja: navedene vrednosti u tabeli F1 i M1 su izmerene specijalnim dinamometrom, kod vijaka koji su zavrnuti sa preporučenim obrtnim momentom “C#” kao i pri prikazanim uslovima za testiranje i sobnoj temperaturi.
