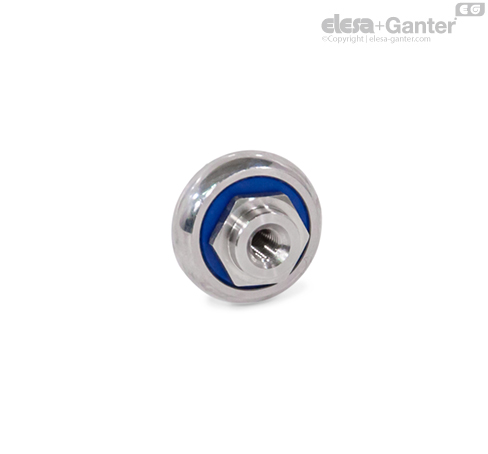

GN 2496-E Klizni točkići od nerđajućeg čelika Ekscentrični klizni točkić sa ekscentričnim oslonim delom vratila

Klizni točkići od nerđajućeg čelika GN 2496 mogu da se kombinuju sa kliznim vođicama od nerđajućeg čelika GN 2492 za ugradnju individualnih vođica za klizne točkiće koje omogućavaju uštedu prostora.

Spoljne površine kliznih točkića imaju konveksan profil, tako da odgovarajuće oblikovane šine rezultiraju preciznim, linearnim kotrljanjem preko četiri kontaktne tačke. Korišćeni materijal pored toga omogućuje upotrebu u agresivnim sredinama, koje postoje npr. u hemijskoj, farmaceutskoj i medicinskoj industriji.

U kombinaciji sa kliznim vođicama, zazor ili prednaprezanje više točkića mogu da se odrede upotrebom ekscentrično podesivog kliznog točkića (oblik E) prilikom montaže.Viljuškasti ključ potreban za ovo je dostupan zasebno pod GN 2424.1.

Klizni točkići od nerđajućeg čelika mogu se kombinovati sa šinama specifičnim za kupca, pod uslovom da je data odgovarajuća geometrija kretanja.

Zaptiveni klizni točkići, koji su podmazani za celokupno trajanje radnog veka, obezbeđuju dug radni vek uz istovremeno slabo habanje.

• Viljuškasti ključ GN 2424.1-13-15

• Karakteristike elastomera

• Karakteristike nerđajućeg čelika

Prilikom primene i montaže vođica za klizne točkiće od nerđajućeg čelika moraju da se poštuju sledeće napomene za ugradnju.

Tako se tokom dugog perioda osigurava jednostavan i miran rad koji ne dovodi do habanja i trajna funkcija.

• Vođice za klizne točkiće od nerđajućeg čelika se obično ugrađuju u paru. Treba da postoji dovoljna stabilnost okolne konstrukcije, kako bi geometrijske greške usled elastične deformacije bile što je moguće manje.

• Montažne površine vođica za klizne točkiće (klizne vođice i nosači točkića) moraju da budu usmerene međusobno ravno, paralelno i pod pravim uglom kao i ispravno u odnosu na položaj. Linearno ograničenje putanje kretanja treba da se obezbedi pomoću spoljašnjih zaustavnih elemenata. Ukoliko se koriste više graničnika, treba ih, po mogućstvu, dostići u isto vreme.

• Otvore za pričvršćivanje kreirajte tako da je isključeno zaglavljivanje ili iskrivljivanje klizne vođice od nerđajućeg čelika prilikom montaže.

• Nakon montaže vođica za klizne točkiće potrebna je provera jednostavnog rada. Ukoliko nastane nesklad ili pomeranje, utvrdite uzrok i otklonite ga odgovarajućim merama.

Prilikom montaže moraju se koristiti svi uzdužni otvori predviđeni za pričvršćivanje klizne vođice ili pričvrsnog navoja na nosaču točkića. Na taj način se osigurava da sile nastale od maks. kapaciteta opterećenja F_R / F_A mogu sigurno da se prenose na okolnu konstrukciju. Izuzimanje pričvrsnih vijaka znatno smanjuje opterećenje.

Za pričvršćivanje nosača točkića mogu se koristiti različiti vijci odgovarajuće veličine navoja. Pri tome, obratite pažnju na maksimalnu dubinu zavrtanja „t“. Nasuprot tome, montažu kliznih vođica treba obaviti pomoću vijaka standarda ISO 7380 (vijci sa ravnom poluokruglom glavom) kako bi se sprečili sudari sa nosačima točkića. Dozvoljeni su i vijci sa istom ili manjom visinom glave. Generalno, ako koristite vijke od nerđajućeg čelika proizvodne klase A2- ili A4-70, preporučuje se da se pridržavate navedenog obrtnog momenta pritezanja.

1. Uverite se da su radne površine i klizni točkići čisti.

2. Pričvrsni vijak srednjeg, ekscentričnog i podesivog kliznog točkića blago olabavite i umetnite nosač točkića bez isporučenih graničnika u kliznoj vođici (pogledajte tačku 4 i 6).

3. Pozicionirajte nosač točkića na kraj klizne vođice.

4. Umetnite valjkasti ključ, isporučen uz nosač točkića, između ekscentričnog kliznog točkića i tela nosača točkića. Dva otvora za centriranje sa leve i desne strane nosača točkića označavaju poziciju radne strane (strane opterećenja) na kojoj su postavljena dva koncentrična ili noseća točkića.



5. Okretanjem viljuškastog ključa u smeru kretanja kazaljki na satu, klizni točkić koji treba podesiti se pritiska uz gornju radnu površinu šarke, čime se stvara bezzazorno podešavanje nosača točkića. Potrebno je izbegavati previše jako prednaprezanje, jer se time povećava trenje i smanjuje radni vek.

6. Dok viljuškastim ključem pridržavate željeni položaj oslonog dela vratila ekscentričnog kliznog točkića, možete umereno da pritegnete pričvrsni vijak. Tačan moment pritezanja će se naknadno proveriti.



7. Naosač točkića pomerite u kliznu vođicu i proverite da li je zazor, odn. blago prednaprezanje konstantno preko celokupne dužine šarke. Kretanje treba da bude lako, a nosači točkića ne bi trebalo da imaju zazor ili da budu napeti. Podesite po potrebi.

8. Čvrsto pritegnite pričvrsni vijak momentom pritezanja navedenim u tabeli (obratite pažnju na pravilnu visinu ugradnje h₁). U tu svrhu, pomoću viljuškastog ključa ponovo zadržite finalnu ugaoni položaj ekscentričnog kliznog točkića kako biste sprečite slučajno podešavanje. Takođe je moguće koristiti lepak osiguranje od odvrtanja.

9. Montirajte graničnike. Da biste to uradili, skinite nosač točkića sa šine i proverite osnovni položaj graničnika tako što ćete ga ponovo ubaciti. Oni sami preuzimaju tačno poravnanje tokom rada.

• Klizni točkići od nerđajućeg čelika GN 2496

• Graničnik GN 2498

• Viljuškasti ključ GN 2424.1-13-15

Maksimalno opterećenje vođice za klizne točkiće odgovara upotrebi dva nosača točkića i ograničen je stabilnošću klizne vođice. Ukupna širina kao i krutost primene takođe imaju uticaja i mogu negativno da utiču na opterećenje odn. habanje.

Za postizanje navedenog nominalnog tereta F_R, nosače točkića morate ugraditi tako da strana sa većim brojem točkića bude opterećena teretom. Za sprečavanje zamena, postavljene su dve urezane oznake na osnovnom telu kolica.

Ukupan teret F_G po mogućstvu treba da se raspodeli centralno u nosače točkića. Izbegavajte opterećenja sa udarima i guranjem kao i jake vibracije koje deluju na vođice za klizne točkiće. Nije predviđeno uvođenje odn. prijem obrtnih momenata u nosaču točkića u smeru M_X i M_Z.

Ako je potrebno pomeranje većih opterećenja, to se može izvesti pomoću dodatne potporne konstrukcije (u F_R smeru) na spoljašnjoj strani klizne vođice, na osnovu čega je moguće koristiti dodatne nosače točkića ili klizne točkiće. Oslonac sprečava širenje ili klizanje šine. Međutim, funkciju treba proveriti u eksperimentalnoj postavci.



Pre prve upotrebe, klizne vođice i nosači točkića moraju se blago podmazati na radnim površinama mašću za kotrljajuće ležajeve visokih performansi. Mast treba ravnomerno rasporediti po celoj dužini šine četkom. Kao mast za podmazivanje u normalnim sredinama može da se koristi npr. Shell Gadus S2 V220 ili Klüberplex BE 31-222. U oblastima primene kao što je prehrambena ili farmaceutska industrija, potrebno je koristiti masti za podmazivanje koje imaju FDA odobrenje. Primeri za ovo su Klüberfood NH1 94-301 ili Klübersynth UH1 14-151.

Nakon 50 km ili jedne godine, kao i prilikom određenog zaprljanja ili promene boje sredstva za podmazivanje, šine odn. nosač točkića treba očistiti čistom krpom i ponovo podmazati. Ako postoji veća opasnost od zaprljanja, intervali održavanja moraju shodno tome biti češći. Međutim, potrebno je izbegavati zaprljanja upotrebom odgovarajućih prekrivki ili optimalnim pozicioniranjem vođica za klizne točkiće.



Vođice za klizne točkiće od nerđajućeg čelika se prvenstveno postavljaju vertikalno i u paru i ugrađuju u vodoravnom položaju. Tako se postiže najveća stabilnost i zaštita od izvijanja na najmanjem prostoru. Karakteristike rada su u tom položaju optimalne, a habanje je svedeno na minimum.

Za razliku od teleskopskih šina, vođice za klizne točkiće se mogu koristiti u vertikalnom položaju, jer zbog dizajna ne postoji okvir kugličnog ležaja, a time ni proklizavanje okvira. Morate samo obratiti pažnja iz kog smera dolazi teret, da biste nosač točkića mogli pravilno da umetnete u kliznu vođicu.

Uz određena ograničenja je takođe moguća horizontalna (položena) ugradnja šine. Maksimalno opterećenje je u tom slučaju navedena kao nominalni teret F_A. Usled nepovoljnog poprečnog preseka šine, kod većih sila se mora računati na širenje šine, što može dovesti do kolizije nosača točkića sa glavama pričvrsnih vijaka. U slučaju sumnje, proverite funkciju pod opterećenjem u eksperimentalnoj postavci.

Povoljno	vertikalno, sa obe strane
prihvatljivo	vertikalno pomereno, sa obe strane	Vertikalno nagnuto, sa obe strane
nepovoljno	vertikalno, sa jedne strane	horizontalno, sa jedne strane

• Kod primena sa dužom putanjom, na zahtev su dostupne šine do ukupne dužine od 5200 mm. Nemojte raspoređivati više kliznih vođica u nizu kako biste kreirali dužu putanju, jer podešeni zazor, odn, prednaprezanje nosača točka, ne može da ostane konstantno prilikom prelaska preko više šina.

• Klizne šine se po potrebi mogu skratiti na željenu dužinu. Prilikom rezanja vodite računa da se poprečni presek profila ne deformiše. Preporučujemo upotrebu pomoćnog sredstva za stezanje. Nakon obrade, oborite ivice sečenih površina i očistite površine pre nego što počnete podmazivanje površine hoda.
