Dizajn
Materijal
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Standardne verzije
Otvor u centru i dva upuštena otvora za zavrtanje
- RDB-F: Montaža sa komandne strane, 2 upuštena otvora za cilindrične vijke
- RDB-CF: podloška za vođice, montaža od strane operatera, 2 upuštena otvora za cilindrične vijke

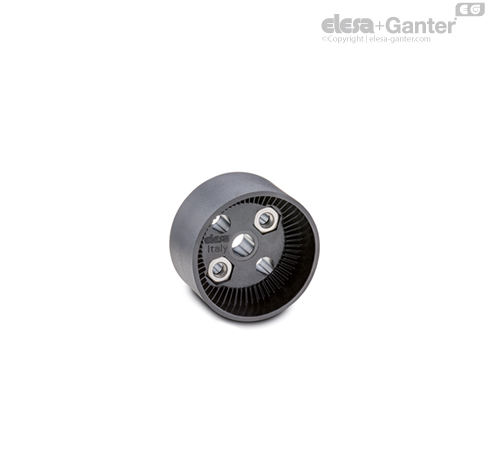

- RDB-B: Montaža sa zadnje strane, 2 otvora sa 2 šestougaone navrtke od nerđajućeg čelika (uključeno)
- RDB-CB: podloška za vođice, montaža na zadnjoj strani, 2 otvora sa 2 šestougaone navrtke od nerđajućeg čelika (sadržane)
Napomena
Funkcije i primene
Pomoću rotirajućih vođica za pozicioniranje i fiksiranje RDB, moguće je podešavanje komponenti jedna prema drugoj pod definisanim uglom, kao i pozitivno zaključavanje. Izvedbe RDB-F i RDB-B mogu da se zaključavaju jedna ispod druge ili pozitivno uz izvedbe sa podloškom za vođice RDB-CF i RDB-CB.
Ugaoni položaj sa intervalima od 6° može pri tome fleksibilno da se podesi.
Pribor
Pribor na zahtev
Potisne opruge od nerđajućeg čelika AISI 301 radi lakšeg otpuštanja rotirajućih vođica za pozicioniranje i fiksiranje.
| Kôd | Br. artikla | d | Maks. opterećenje [N] |  |
| 51965 | ML-RDB.32 | 23 | 65 | 2 |
| 51967 | ML-RDB.40 | 29 | 90 | 4 |
