GN 826-S
GN 826
Stezni elementi
78711-R,20
78710-R,10
78712-R,50
GN 300-30-B5-SW,60
GN 612-5-M12x1,5-A,40
DIN 172-B10,5-20-A,50
ISO 8675-M8x1-04-BT,10
Oblik
Uskočni element
Aluminijum
Eloksirano, u crnoj boji ELS
Stezni klin
Mesing
Podesive zatezne ručice kod oblika H
Liveni cink

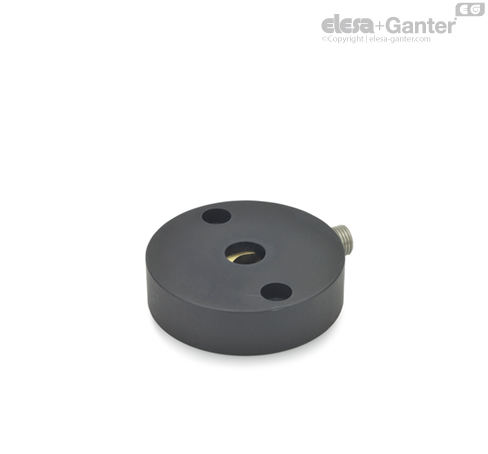

Stezni vijak kod oblika S
Nerđajući čelik AISI 303
Stezni elementi GN 826 se obično koriste u kombinaciji sa okretnim dugmadima i ručnim točkovima.
Na jednostavan način i bez većih napora pri konstruisanju i montaži, na taj način vretena mogu nežno da se stegnu. Kroz stezni klin se vreteno otežano pokreće, npr. da bi se sprečilo pomeranje usled vibracija, ili se osigurava nakon postupka podešavanja.
Pored toga, ovaj stezni element se može koristiti za skladištenje vretena.
Stezni element može da se montira tako da položaj zatezne ručice ili steznoj vijka može da bude proizvoljno sa leve ili desne strane.
Referentne strelice koje se mogu postaviti na obim steznog elementa možete da pronađete na GN 711.1.
