Dizajn
Navojno telo
Kvalitetna SUPER termoplastika ojačana staklenim vlaknima, poliamid (PA), plava RAL 5005.
Čivije
Nerđajući čelik AISI 303.
Otvor za klip za blokiranje treba da se kreira uz toleranciju od -0,08.
Ručka
Kvalitetna termoplastika (poliamid PA), RAL 5005 plava, mat.
Izrađeni su od materijala koji je u skladu sa FDA (Uprava za namirnice i lekove) (FDA CFR.21 i EU 10/2011).
Opruge
Nerđajući čelik AISI 302
Sigurnosna matica
NTT-VD: Kvalitetna SUPER termoplastika ojačana staklenim vlaknima, poliamid (PA), plava RAL 5005.
Pribor: zasebno dostupno (pogledajte tabelu).
Standardne verzije
- PMT.101-SST-A-VD: bez kontra navrtke.

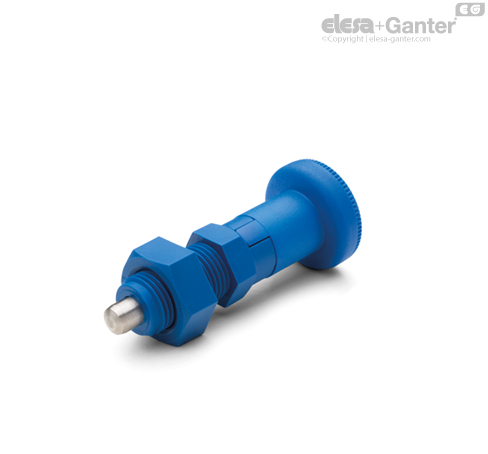

- PMT.101-SST-AK-VD: sa kontra navrtkom, ne isporučuje se montirano.
Uputstvo za upotrebu

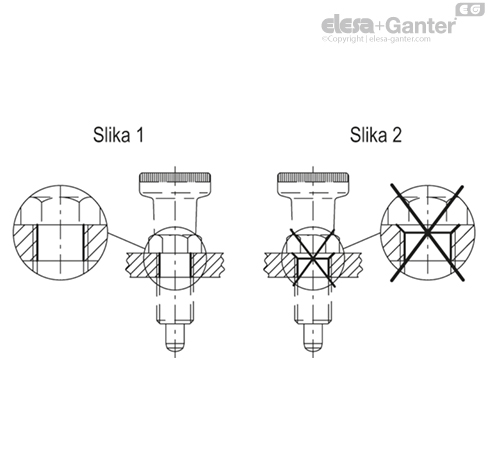

Napomena o montaži
Uverite se da na navojnom otvoru nema ostataka obrade (slika 1). Na navojnom otvoru nemojte praviti ivice (slika 2).
Proizvod od super termoplastike kompanije Elesa+Ganter.
Druge izvedbe
Ostale standardne izvedbe
PMT.100-SST-VD: Vijak graničnici bez zaporne brave.
Pribor
Pribor na zahtev
NTT-VD: Kvalitetna SUPER termoplastika ojačana staklenim vlaknima, poliamid (PA), plava RAL 5005.
| Kôd | Br. artikla |
| 191083 | NTT-M10x1-VD |
| 191085 | NTT-M12x1,5-VD |
| 191087 | NTT-M16x1,5-VD |
| 191089 | NTT-M20x1,5-VD |
