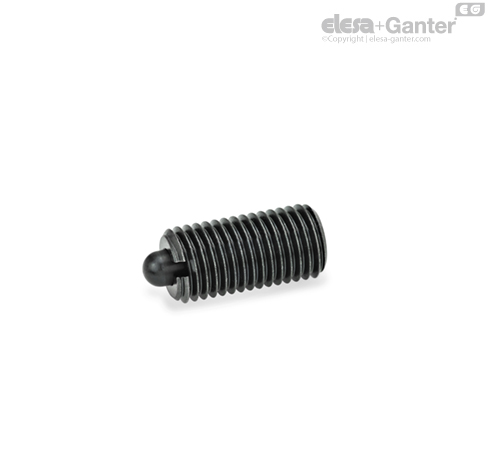

GN 616-S Klipovi s oprugom Čivija od čelika, normalan pritisak opruge

Dizajn od čelika

Oblik

• S: Čivija od čelika, normalan pritisak opruge

• SS: Čivija od čelika, pojačan pritisak opruge

• K: Čivija od plastike, normalan pritisak opruge

Oblik S / SS

• Kućište od čelika, brunirano

• Pritisni vijak od čelika, kaljen

• Temperatura primene do 250 °C

Oblik K

• Kućište od čelika, brunirano

• Plastični pritisni vijak, poliacetal (POM)

• Temperatura primene -30 °C do +50 °C

Potisna opruga

nerđajući čelik, AISI 631

Oznake oblika SS

Kućište sa 2 uzdužne oznake

Dizajn od nerđajućeg čelika

Oblik

• Oblik SN: Čivija od nerđajućeg čelika, normalan pritisak opruge

• SSN: Čivija od nerđajućeg čelika, pojačan pritisak opruge

• KN: Čivija od plastike, normalan pritisak opruge

• KSN: Čivija od plastike, pojačan pritisak opruge

Kućište

nerđajući čelik AISI 303

Oblik SN / SSN

• Kućište od nerđajućeg čelika, AISI 303

• Pritisni vijak od nerđajućeg čelika AISI 303, nitriran

• Temperatura primene do 250 °C

Oblik KN / KSN

• Kućište od nerđajućeg čelika, AISI 303

• Plastični pritisni vijak, poliacetal (POM)

• Temperatura primene -30 °C do +50 °C

Potisna opruga

nerđajući čelik, AISI 631

Oznake oblika SSN / KSN

Kućište sa 2 uzdužne oznake
