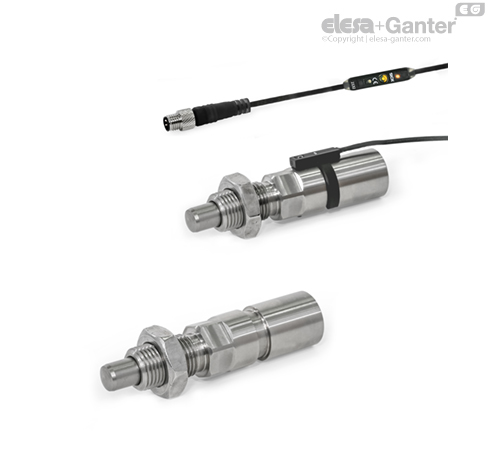

GN 817.7-D Vijak graničnici Pneumatski dvostruko dejstvo, sa mogućnošću izvlačenja/uvlačenja

Vijak graničnici od nerđajućeg čelika GN 817.7 sa pneumatskim aktiviranjem mogu se lako i bezbedno integrisati u automatizovane procese i takođe se mogu postaviti na mesta gde nije moguće ručno aktiviranje vijak graničnika. Zbog korišćenih materijala, vijak graničnici se mogu koristiti i u agresivnim sredinama.

integrisani magnet omogućava elektronsku proveru poziciju klipa za blokiranje pomoću senzora. Krajnji položaji (izvučeni i uvučeni položaj) se programiraju pomoću komandnog elementa na kablu senzora. Svi oni emituju visok signal koji prikazuje određeni LED i koji može da se obradi, npr. od strane mašine.

Elektronici senzora se takođe može pristupiti uz IO-Link i pruža mogućnost određivanja i očitavanja tačaka prebacivanja, kao i zaključavanje „Teach“ tastera na komandnom elementu. Da bi se izbegle smetnje, spoljna magnetna polja ne smeju da utiču na vijak graničnik. Pneumatski vijak graničnici se isporučuju sa kontra navrtkom. Kod kodiranja BS0,4, senzor, senzorski klip i imbus ključ se isporučuju zasebno.

• Pregled modela zasun vijaka za zabravljivanje

• Kabl sa spojnicom  GN 330

• IO-Link datoteka opisa uređaja

• Postupak pokretanja senzora

• IP vrsta zaštite

• ISO prilagođavanja

• Karakteristike elastomera

• Karakteristike nerđajućeg čelika



Radijani položaj senzorskog kabla se može slobodno odrediti prilikom montaže senzorskog klipa.

Koraci u montaži:

1. Senzor ugurajte bočno u senzorski klip.

2. Pritegnite vijak sa unutrašnjim šestouglom.

3. Pričvrstite senzorski klip u prstenasti žleb vijak graničnika, a zatim podesite poziciju okretanjem ako je potrebno.

4. Prilikom puštanja u rad, programirajte senzor na krajnje položaje koristeći komandni element ili IO-Link u skladu sa isporučenim uputstvom za rukovanje.
