Dizajn

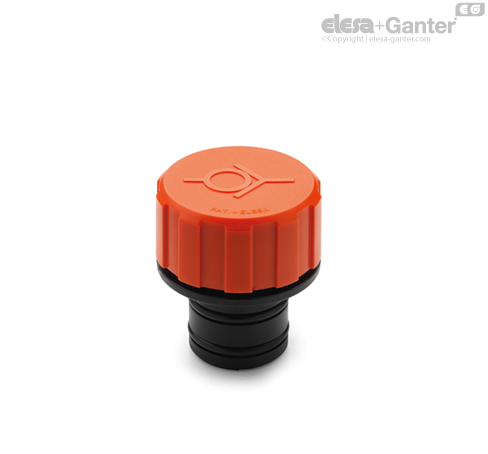

Poklopac
Plastika termoplastika poliamid (PA), RAL 2004 narandžasta, polumat, grafički simbol za ventil.
Montaža
Plastika termoplastika (poliamid PA), u crnoj boji, mat.
Zaptivni prsteni
Dva O-prstena od gume NBR.
Zaptivna podloška
Termoplastika sa O-prstenom od gume NBR (Perbunan)
Opruge
Nerđajući čelik.
Standardne verzije
TP-SV-10mb: Ventil (zaptivna podloška) se otvara kada se prekorači pritisak od 0,010 bara (podešeno na 10 mb).
TP-SV-100mb: Ventil (zaptivna podloška) se otvara kada se prekorači pritisak od 0,100 bara (podešeno na 100 mb).
Maksimalna temperatura za korišćenje
80°C.
Napomena
Funkcije i primene
Zahvaljujući utičnim spojem nije potrebno zavrtanje i dodavanje, što omogućuje brzu montažu. Za dimenzije montažnih otvora pogledajte sliku 1. Otvor treba da ima upust od 45°.
Vijci za odzračivanje TP-SV sa zaptivnom podloškom odzračuju nakon dostizanja (malog) natpritiska rezervoara od 10 odn. 100 mbar.
Zaptivna podloška sprečava zaprljanje ulja izazvano spoljašnjim faktorima (prašinom), pa filter za vazduh nije potreban. Pored toga, sprečava ispuštanje ulja, posebno prilikom naglog pomeranja ulja (prskanje ulja) ili tokom transporta.
Zaptivna podloška je obložena TEFLON materijalom kako bi se isključilo lepljenje za O-prsten, odn. kako bi se održao pritisak pri otvaranju.
Proizvod je konstruisan za odvod blagog natpritiska. Pritisak u unutrašnjosti rezervoara pod optimalnim uslovima u pogledu čistoće montažnog otvora i sobne temperature ne sme da prekoračuje 200 mbar.
Tehnički podaci
Protok vazduha različitih izvedbi možete da pronađete na grafici. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
