Dizajn
Materijal
Plastika termoplastika (poliamid PA):

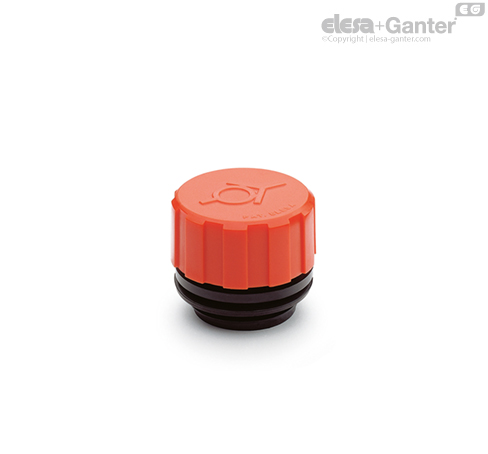

Prekrivka (gornji deo): U RAL 2004 narandžastoj boji, mat, sa grafičkim simbolom „Ventil“
Navojni priključak sa zaštitom od prskanja, crni, polumat.
Zaptivni prsten
Zaptivni prsten, guma NBR.
Regulacioni ventil
Termoplastika sa O-prstenom od gume NBR (Perbunan)
Opruga od nerđajućeg čelika otvara se od pritiska od 350 mbar ili 0,700 bara.
Maksimalna temperatura za korišćenje
100° C.
Standardne verzije
- SFV-AP-350MB: Ventil se otvara kada pritisak prekoračuje 0,35 bara (otvara se od 350 mb).
- SFV-AP-700MB: Ventil se otvara kada pritisak prekoračuje 0,700 bara (otvara se od 700 mb).
Napomena
Funkcije i primene
Vijci za odzračivanje SFV-AP sa zaptivnom podloškom odzračuju nakon dostizanja (malog) natpritiska rezervoara od 350 odn. 700 mbar.
Zaptivna podloška sprečava zaprljanje ulja izazvano spoljašnjim faktorima (prašinom), pa filter za vazduh nije potreban. Pored toga, sprečava ispuštanje ulja, posebno prilikom naglog pomeranja ulja (prskanje ulja) ili tokom transporta.
Zaptivni ventil (zatvoren kada su normalni uslovi pritiska) da bi bilo isključeno lepljenje na O-prstenu odn. da bi se održao pritisak održavanja.
Čep za odzračivanje SFV-AP ima posebnu unutrašnju geometriju koja sprečava curenje tečnosti vani, čak i u slučaju jakog mlaza tečnosti.
Tehnički podaci
Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
