Dizajn
Materijal
Transparentna plastika termoplastika (poliamid PA-T); otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu i estre fosforne kiseline.
Izbegavajte kontakt sa alkoholom ili sredstva za čišćenje koja sadrže alkohol.
Vijci, navrtke i podloške
Čelik, pocinkovan
Zaptivni prsteni
O-prsten od gume NBR (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Plovak
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, sa ugrađenim magnetom za aktiviranje elektronskog kontakta kada plovak dostigne kontaktni nivo prikazan na crtežu (podaci se odnose na vrstu mineralnog ulja CB68, prema ISO 3498, temperatura 23°C).
Plutanje je obezbeđeno fluidima sa gustinom većom od 800 kg/m3.
Držač sa utikačem
Vodootporno, sa Reed prekidačem sa tri provodnika (SW) i LED-om. Osmožilni utične spojenice M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.
Za pravilnu montažu pogledajte Upozoravajuće napomene.
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).
Standardne verzije
- HCV-E-NO-LD: Električni kontakt se zatvara kada se dostigne minimalni nivo napunjenosti i LED menja boju iz zelene u crvenu.
- HCV-E-SW-LD: Električni preklopni kontakt se prebacuje između dve kleme kada se dostigne minimalni nivo napunjenosti i LED menja boju iz zelene u crvenu.
Maksimalna temperatura za korišćenje
90°C (sa uljem).
Napomena
Funkcije i primene

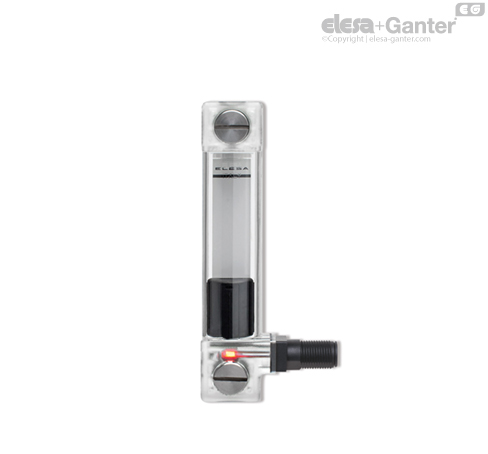

Indikatori nivoa ulja HCV-E uz optički prikaz nivoa napunjenosti daju električni signal, kada se dostigne minimalni nivo napunjenosti i zeleni ili crveni svetlosni signal pokaže da li tečnost postoji ili ne.
Prebacivanje električnog signala se vrši istovremeno sa prebacivanjem lampice za prikazivanje.
Zahvaljujući bočnom utikačkom izlazu reakcija senzora može da se smanji na minimum.
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.
Ako koristite produžetak, kablovski izlaz je kao što je prikazano na sl. 1.
Tehnički podaci
U laboratorijskim ispitivanjima izvršenim tokom određenog vremenskom perioda pri 23°C sa mineralnim uljem tipa CB68 (prema ISO 3498), šav vara može da izdrži pritisak od 18 bara (HCV.76) 18 bara (HCV.127) 12 bara (HCV.254).
Za primenu sa drugim tečnostima za razliku od mineralnih ulja i pod posebnim uslovima pritiska i temperature, obratite se ELESA Tehničkom servisu.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Električne karakteristike
| Električne karakteristike | Senzor za MIN. nivo napunjenosti |
| Strujno napajanje | AC/DC |
| Električni kontakti | NO (normalno otvoreno) |
| SW promenljivi kontakt |
| Maks. opseg napona | NO: 48 Vdc |
| SW: 48 Vdc |
| Maksimalna sklopna struja | 1 A (ulaz Vsf) |
| 0,3 A pri 25°C (ulaz Vin) |
| Maksimalna struja | NO: 1.2A |
| SW: 2A |
| Maks. rasklopna snaga | NO: 10 Va |
| SW: 20 Va |
| Veza | M12x1 |
| Nemojte vršiti montažu ovih indikatora nivoa ulja u blizini magnetnih polja. |
Uputstvo za upotrebu
Uputstva za kablove
Priključite pozitivno strujno napajanje na pin Vin ili Vsf. Pin Vin ima osigurač za prekomernu struju koji je konstruisan za 300 mA (pri 25 °C).
Struja na ulaznom pinu Vsf mora biti ograničena osiguračem ili ekvivalentnom zaštitom koju obezbeđuje korisnik da bi se izbeglo prekoračenje maksimalnih vrednosti prikazanih u tabeli električnih karakteristika.
Priključite negativno strujno napajanje na pinove 3, 4, 5 i 8.
Ako uređaj nije aktiviran tj. nivo tečnosti nije ispod minimalnog nivoa i LED svetli u zelenoj boji, pozitivno strujno napajanje na pinu Vin ili Vsf se primenjuje na normalno zatvoreni kontakt (NC, pin 1) – ovo se odnosi samo na uređaj sa promenljivim kontaktom (SW).
Ako je uređaj aktiviran tj. nivo tečnosti je ispod minimalnog nivoa i LED svetli u crvenoj boji, pozitivno strujno napajanje na pinu Vin ili Vsf se primenjuje na normalno otvoreni kontakt (NO, pin 2).
