Dizajn
Kućište
Termoplastika prozirna kao staklo (poliamid PA-T/AR). Otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu, estre fosforne kiseline, dodatke i sredstva za čišćenje koja sadrže alkohol. Visoka otpornost od UV zračenja
Zaptivni prsteni
- FKM: O-prsten od gume FKM (Viton®)
Preporučena hrapavost zaptivne površine Ra = 3 μm
* Registrovana marka kompanije DuPont Dow Elastomers.
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).

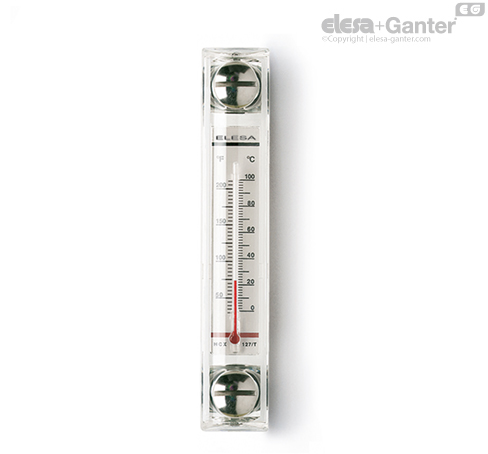

Termometar
Ugrađeni termometar za merenje temperature.
Standardne verzije
Termometar sa crvenom tečnošću
- HCX/T-AR: Vijci od pocinkovanog čelika, navrtke i podloške, NBR zaptivni prsten
- HCX/T-AR-SST: Vijci od nerđajućeg čelika (AISI 303), navrtke i podloške od nerđajućeg čelika (AISI 304), FKM zaptivni prsten.
- HCX/T-AR-VT: Vijci ojačani staklenim vlaknima od plastike SUPER termoplastike; navrtke i podloške od nerđajućeg čelika AISI 304, NBR zaptivni prsten
Termometar sa plavom tečnošću
- HCX/TB-AR: Vijci od pocinkovanog čelika, navrtke i podloške, NBR zaptivni prsten
- HCX-AR-SST: Vijci od nerđajućeg čelika (AISI 303), navrtke i podloške od nerđajućeg čelika (AISI 304), FKM zaptivni prsten.
Maksimalna temperatura za korišćenje
90°C (sa uljem)
Napomena
Funkcije i primene
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Oblik indikatora nivoa ulja pruža efekat uvećanja, tako da se skala može veoma dobro očitati.
Zahvaljujući vijcima od plastike SUPER termoplastike, HCX/T-AR-VT indikatori nivoa ulja mogu da se koriste u primenama sklonim koroziji, u kojima upotreba nerđajućeg čelika nije potrebna.
Specijalni oblik vijaka od SUPER termoplastike omogućava optimalan moment pritezanja vijaka za zaptivne prstene.
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 13 bara (HCX.76-AR i HCX.127-AR) 10 bara (HCX.254-AR).
Vijci od SUPER termoplastike omogućavaju maksimalni radni pritisak od 5 bara pri 20°C i 2 bara pri 90°C.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Druge izvedbe
Posebne verzije na zahtev
Indikatori sa cilindričnim ili stepenastim (NBR ili FKM) zaptivnim prstenima (umesto OR) za pričvršćivanje na kontejnerima koji imaju grubu površinu.
Pribor
Pribor na zahtev
Montaža se vrši pomoću isporučenih vijaka i montažnog seta za indikator nivoa ulja, ukoliko navrtka da ne može da se postave sa unutrašnje strane zida kontejnera i ukoliko zid kontejnera nije dovoljne debljine. Komplet za montažu za indikator nivoa ulja
