Dizajn
Kućište
Termoplastika prozirna kao staklo (poliamid PA-T/AR). Otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu, estre fosforne kiseline, dodatke i sredstva za čišćenje koja sadrže alkohol. Visoka otpornost od UV zračenja
Zaptivni prsteni
O-prsten od gume NBR (Perbunan)
Preporučena hrapavost zaptivne površine Ra = 3 μm
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).

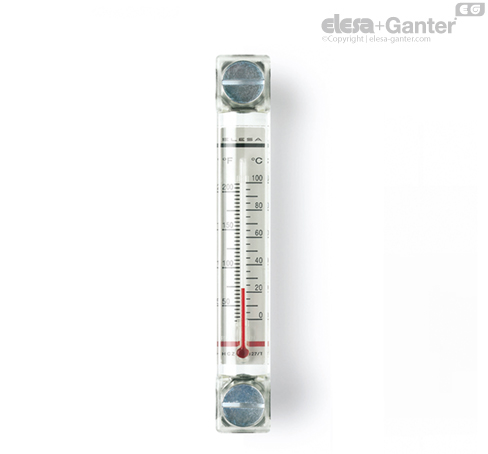

Termometar
Ugrađeni termometar za merenje temperature.
Standardne verzije
- HCZ/T-AR: Vijci od pocinkovanog čelika, navrtke i podloške.
- HCZ/T-AR-VT: Vijci od nerđajućeg čelika AISI 303, navrtke i podloške od nerđajućeg čelika AISI 304
Maksimalna temperatura za korišćenje
90°C (sa uljem)
Napomena
Funkcije i primene
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Nivo tečnosti je takođe dobro vidljiv sa strane.
Zaštitno staklo služi za bolju vidljivost nivoa tečnosti.
Zahvaljujući vijcima od plastike SUPER termoplastike, HCZ/T-AR-VT indikatori nivoa ulja mogu da se koriste u primenama sklonim koroziji, u kojima upotreba nerđajućeg čelika nije potrebna.
Specijalni oblik vijaka od SUPER termoplastike omogućava optimalan moment pritezanja vijaka za zaptivne prstene.
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 13 bara (HCZ.76-AR i HCZ.127-AR) 10 bara (HCZ.254-AR).
Vijci od SUPER termoplastike omogućavaju maksimalni radni pritisak od 5 bara pri 20°C i 2 bara pri 90°C.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
