Dizajn
Kućište
Termoplastika prozirna kao staklo (poliamid PA-T/AR). Otporna na udare, rastvarače, ulja sa dodacima, alifatične i aromatične ugljovodonike, benzin, naftu, estre fosforne kiseline, dodatke i sredstva za čišćenje koja sadrže alkohol. Visoka otpornost od UV zračenja
Zaštitni okvir
Plastika SUPER termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat. Isporučuje se u montiranom stanju, odvojivo upotrebom odvajača.
Zaptivni prsteni
- FKM: O-prsten od gume FKM (Viton®)
Preporučena hrapavost zaptivne površine Ra = 3 μm
* Registrovana marka kompanije DuPont Dow Elastomers.
Reflektor
Aluminijum, lakiran u beloj boji. Skala se nalazi izvan tečnosti i time je dobro zaštićena.
Pre montaže, reflektor može da se ukloni i opremi oznakama i znakovima (npr. „MAX“, „MIN“).

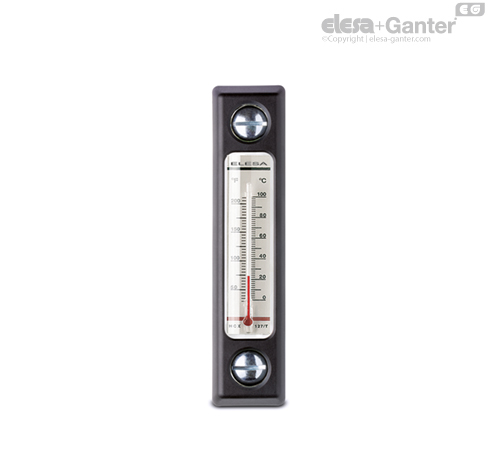

Termometar
Ugrađeni termometar za merenje temperature.
Standardne verzije
- HCX/T-AR-PT: Vijci od pocinkovanog čelika, navrtke i podloške, NBR zaptivni prsten
- HCX/T-AR-PT-SST: Vijci od nerđajućeg čelika (AISI 303), navrtke i podloške od nerđajućeg čelika (AISI 304), FKM zaptivni prsten.
- HCX/T-AR-PT-VT: Vijci ojačani staklenim vlaknima od plastike SUPER termoplastike; navrtke i podloške od nerđajućeg čelika AISI 304, FKM zaptivni prsten
Maksimalna temperatura za korišćenje
90°C (sa uljem)
Napomena
Funkcije i primene
Transparentno poliamidno telo je ultrazvučno zavareno kako bi se obezbedila savršena zaptivenost-
Oblik indikatora nivoa ulja pruža efekat uvećanja, tako da se skala može veoma dobro očitati.
Okvir apsorbuje udare i preusmeruje ih direktno prema zidu kontejnera. Pri tome, prikaz leži na gumenim zaptivnim prstenovima.
Karakteristično za okvir je veliki otvor sa prednje strane i dodatna tri manja otvora. Na taj način se omogućava optimalna vidljivost nivoa tečnosti čak i sa strane.
Zahvaljujući vijcima od plastike SUPER termoplastike, HCX/T-AR-PT-VT indikatori nivoa ulja mogu da se koriste u primenama sklonim koroziji, u kojima upotreba nerđajućeg čelika nije potrebna.
Specijalni oblik vijaka od SUPER termoplastike omogućava optimalan moment pritezanja vijaka za zaptivne prstene.
Tehnički podaci
U laboratorijskim ispitivanjima pri 23°C i sa tipom mineralnog ulja (prema ISO 3498), indikator nivoa ulja može da izdrži sledeći pritisak: 13 bara (HCX.76-PT-AR i HCX.127-PT-AR) 10 bara (HCX.254-PT-AR).
Vijci od SUPER termoplastike omogućavaju maksimalni radni pritisak od 5 bara pri 20°C i 2 bara pri 90°C.
Ako se indikator nivoa ulja koristi sa drugim uljima ili tečnosti odn. pod drugim uslovima u pogledu pritiska i temperature, obratite se tehničkom odeljenju kompanije Elesa+Ganter.
U svakom slučaju preporučujemo prethodnu proveru podobnosti proizvoda u realnim uslovima rada.
Pribor
Pribor na zahtev
Montaža se vrši pomoću isporučenih vijaka i montažnog seta za indikator nivoa ulja, ukoliko navrtka da ne može da se postave sa unutrašnje strane zida kontejnera i ukoliko zid kontejnera nije dovoljne debljine. Komplet za montažu za indikator nivoa ulja
