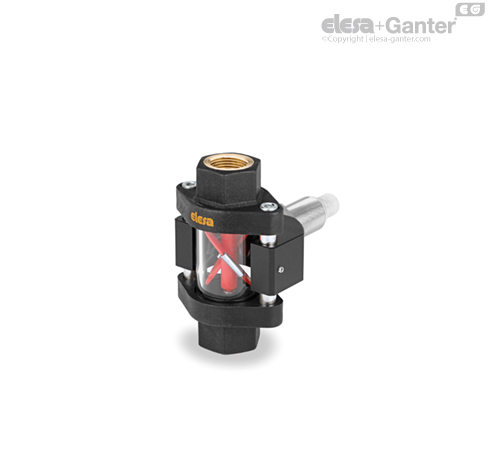

Dizajn
Završne kapice i držači senzora
Plastika termoplastika (polipropilen PP), u crnoj boji, mat
Osovina i propelerno kolo
Plastika termoplastika (polipropilen PP), u crvenoj boji Klipovi za aktiviranje senzora od nerđajućeg čelika AISI 304.
Kontrolno staklo
Borosilikatno staklo sa visokom otpornošću pogodno je i za upotrebu sa rastvorima na bazi glikola.
Senzor
Induktivni senzor od niklovanog mesinga
Pritezne šipke
Nerđajući čelik AISI 316 L
Zaptivni prsteni
Guma NBR (Perbunan)
Standardna verzija
Čaura od mesinga sa cilindričnim navojem prema UNI ISO 228/1.
Maksimalna temperatura za korišćenje
100° C.
| Senzor | Induktivno |
| Strujno napajanje | 10 – 30 Vcc |
| Napon | 10 mA |
| Maks. opterećenje | 200 mA |
| Zaštita od kratkog spoja | Da |
| Zaštita od obrnutog polariteta | Da |

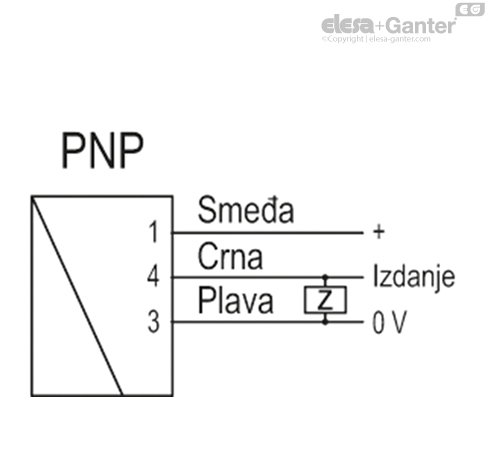

| Izlaz | PNP |
| Veza | M12x1, 4-polni |
| Vrsta zaštite | IP67 |
Napomena
Funkcije i primene
Prikaz protoka može da se postavi u bilo kom položaju.
Prilikom postavljanja na krutim cevima, prikaz protoka treba savršeno da naleže na cev.
Prikaz funkcioniše preko dvosmernog protoka tečnosti viskoznosti ispod 30cSt.
Za postizanje rotacije propelera potrebna je minimalna brzina protoka u zavisnosti od vrste i viskoznosti tečnosti.
Kod prolazan sa minimalnom brzinom protoka, rotor počinje da se okreće brojem obrtaja koji je proporcionalan protoku tečnosti.
Induktivni senzor, koji je u potpunosti odvojen od opsega protoka tečnosti, očitava protok na obe metalne kopče pričvršćene na rotor. One emituju promenu frekvencije koja se pretvara u čitljivu vrednost protoka kada se priključi na SPS.
Napomena o montaži
Kako bi se obezbedilo pravilno funkcionisanje rotora i radilo sa čistom tečnošću, sklop mora da se ispere i očisti pre montaže prikaza tako da se sve čestice uklone.
Pošto vazdušni mehuri u tečnosti mogu dovesti do grešaka u merenju, preporučuje se da montirate prikaz ispred ventila i/ili drugih komponenti koji mogu da izazovu šupljine.
Električne karakteristike
Merni opseg
Ukupan opseg Q1 je opseg između minimalne i maksimalne brzine protoka pri kojem senzor pruža očitavanje.
U nelinearnom mernom opsegu Q2, senzor emituje signal koji ne može da se smatra preciznim jer okretanje rotora nije konstantno.
U linearnom mernom opsegu Q3, impulsi omogućavaju merenje sa tačnošću od ± 3%.

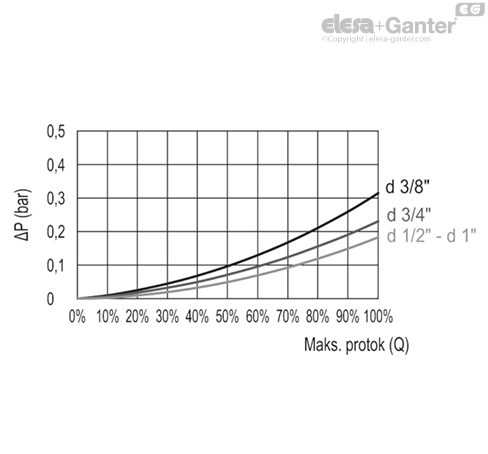

Usled habanja rotora i pada pritiska. stvara se brzina protoka Q4 koja je iznad maksimalne vrednosti.
Impulsi po litru prikazani u tabeli predstavljaju prosečne vrednosti izmerene na 20°C tople vode pomoću različitih senzora radi dobijanja tačnog rezultata merenja. U poređenju sa vrednošću merenom vodom, frekvencija protoka može da varira u zavinosti od gustine ili temperature korišćenje tečnosti za ± 10 %.
Stoga se preporučuje da se izvrši kalibracija za svaku korišćenu tečnost zasebno. Sposobnost ponavljanja merenja iznosi ±3%, u odnosu na punu frekvencijsku skalu.
