SLCK-HT-KN Kompleti za montažu za električnu kontrolu nivoa ulja Sa utikačem M12, za upotrebu sa temperaturama do 120 °C

Sklopna jedinica

Od crne termoplastike (poliamid, PA), ne propušta vodu, sa integrisanim relejem (Reed) i dva provodnika na koji je povezan utikač.

SLCK može da se pomera duž ose indikatora nivoa ulja (HCK. ili HCK-GL) i da se fiksira u željeni položaj pomoću odgovarajućeg vijka za fiksiranje.

Električni kontakt (REED prekidač)

NO (zatvarač) i NC (otvarač) (početni položaj Reed senzora) je stanje električnog kontakta kada je rezervoar pun i plovak je zbog toga u gornjem položaju (sl. 1).

• NC: Električno kolo se zatvara kada plovak u fazi punjenja rezervoara prođe pored senzora. Analogno tome, električno kolo se otvara kada plovak tokom faze pražnjenja rezervoara prođe pored senzora.

• NO: Električno kolo se otvara kada plovak u fazi punjenja rezervoara prođe pored senzora. Analogno tome, električno kolo se zatvara kada plovak tokom faze pražnjenja rezervoara prođe pored senzora.

Plovak

Plastika termoplastika (polipropilen PP), otpornost na temperaturu do maks. 80°C ili plastika termoplastika (poliamid PA), otpornost na temperaturu do maks. 120°C, u crnoj boji.

Ugrađeni magnetni elementi aktivira električni kontakt čim ploča dostigne prag aktiviranja. Korisnik određuje prag aktiviranja postavljanjem sklopne jedinice u željeni položaj duž ose indikatora nivoa ulja.

Maksimalni radni pritisak 2 bara (upotreba sa uljem).

Distancione čaure

Plastika termoplastika (poliamid PA). Predstavlja važnu upotrebu za oblasti primene u kojima su kontejneri izrađeni od feromagnetnih materijala. Odstojnici sprečavaju neželjeno uzajamno delovanje između magneta i metalne mase kontejnera na kojem je postavljen indikator nivoa ulja.

Utikač

• Utikački spojevi prema DIN 43650 C su proizvedeni od plastike termoplastike ojačane staklenim vlaknima (poliamid, PA).

• 4-polni utikački spojevi M12x1, sa navojem od termoplastike ojačane staklenim vlaknima (poliamid PA), samogasivi UL-94-V0, crni, mat.

Za pravilnu montažu pogledajte Upozoravajuće napomene.

Čaura (DIN 43650 C)

Sa ugrađenim kablovskim spojem nosačem kontakta; izlaz sa prednje strane ili aksijalni izlaz (visok ili nizak) za zaštitu od prskanja vode (klasa zaštite IP 65, pogledajte tabelu EN 60529) se tokom montaže uz odgovarajuće mere opreza može takođe povećati po visini.

Zaptivni prsten od gume NBR.

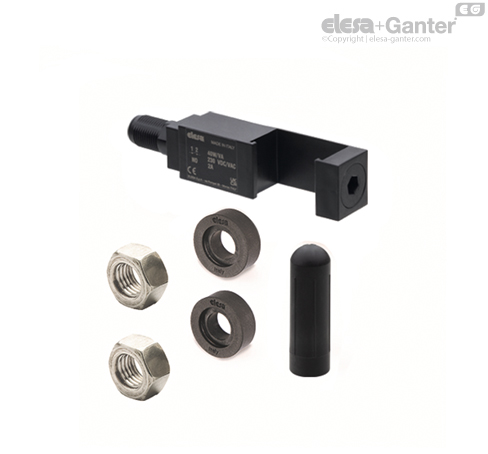

Komplet

Ovaj komplet sadrži jedan ili dva nosač senzora, jedan plovak, 4 O-prstena (2 FKM za HCK-GL i 2 NBR za HCK), dva odstojnika i dve navrtke M12 UNI 5589 od nerđajućeg čelika AISI 316 L.

Moguće je koristi više od jednog kompleta za elektronsku kontrolu nad više nivoa.

Standardne verzije

Za primene sa temperaturnom otpornošću do 80°C: Plastika termoplastika (polipropilen PP).

• SLCK-NO: Sa otvorenim električnim kontaktom (NO)

• SLCK-NC: Sa zatvorenim električnim kontaktom (NC)

• SLCK-NO-NC: Sa otvorenim električnim kontaktom (NO) i jednim zatvorenim električnim kontaktom (NC)

• SLCK-NC-NC: Sa dva zatvorena električna kontakta (NC, NC)

• SLCK-NO-NO: Sa dva otvorena električna kontakta (NO, NO)

Za primene sa temperaturnom otpornošću do 120°C: Plastika termoplastika (poliamid PA).

• SLCK-HT-NO: Sa električnim normalno otvorenim kontaktom.

• SLCK-HT-NC: Sa zatvorenim električnim kontaktom.

• SLCK-HT-NO-NC: Sa otvorenim električnim kontaktom i jednim zatvorenim električnim kontaktom.

• SLCK-HT-NC-NC: Sa dva zatvorena električna kontakta.

• SLCK-HT-NO-NO: Sa dva otvorena električna kontakta.

• KN: nastavak koji mora da se doda kod verzija sa utikačem M12
