Dizajn
Materijal
prekrivka (gornji deo): Plastika termoplastikla (poliamid PA), u crnoj boji, mat, grafički simboli na dvostrukom ventilu
Navojni priključak (donji deo): termoplastika (poliacetal POM), u crnoj boji, mat
Zaptivni prsten
Guma NBR (Perbunan)
Regulacioni ventil
Termoplastika sa O-prstenom od NBR gume i oprugom od nerđajućeg čelika
Otvara se pod natpritiskom > 350 mbar (700 mbar na zahtev)
Ventil podpritiska
Disk za zaključavanje od tehnopolimera sa O-prstenom od NBR gume i oprugom od nerđajućeg čelika
Otvara se od 30 mbar
Filter za vazduh
PU pena, poliuretan (poliester), sa finoćom filtera od 40 µm

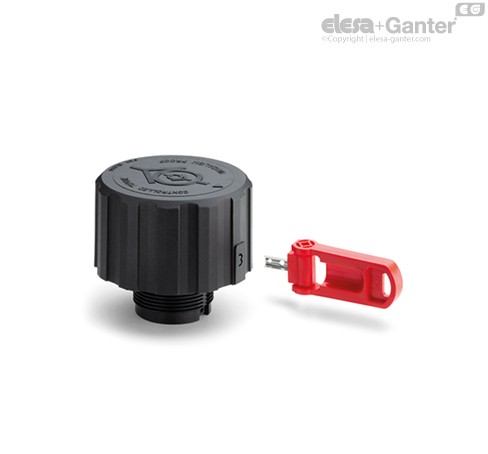

Prevojni ključ
CWL od plastike termoplastike, (poliacetal POM), crveni, preklopni, sa zaštitom od prodora od nerđajućeg čelika.
Zahvaljujući ključu, ograničenje obrtnog momenta nije potrebno. On omogućuje upotrebu obrtnog momenta za ručno zavrtanje i odvrtanje.
Može da se poruči i zasebno.
Kvadratni ključ
CWQ od pocinkovanog čelika. Ključ omogućuje upotrebu veoma velikih obrtnih momenata koji onemogućuju ručno odvrtanje zahvaljujući ograničenju obrtnog momenta.
Može da se poruči i zasebno.
Maksimalna temperatura za korišćenje
100°C.
Zaštitni uređaj „otporan na vandalizam“ (ELESA patent)
Sistem za zaštitu od vandalizma zahvaljujući ograničenju obrtnog momenta sprečava odvrtanje bravice od strane neovlašćenih lica.
Standardne verzije
- SFW-VP: sa prevojnim ključem CWL.
- SFW-VP-CH: sa kvadratnim ključem CWQ.
Napomena
Primene
Pritisne kapice SFW-VP su pogodne za mašine za rad sa zemljom i poljoprivredne mašine, kao i generalno za mašine koje mogu ostati bez nadzora.
Karakteristike

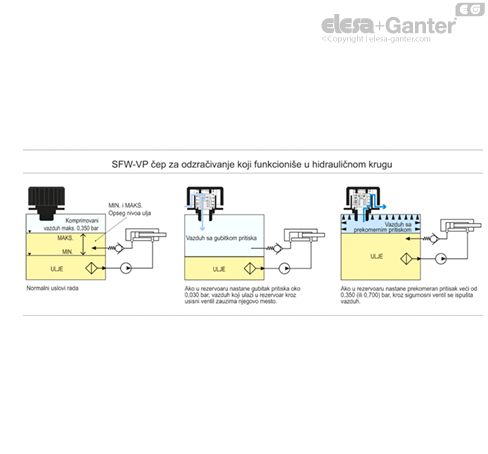

Pomoću SFW-VP čepova za odzračivanje nastaje kontrolisani nadpritisak iznad nivoa ulja, čime se sprečava deformacija rezervoara, a postoje i druge prednosti (pogledajte primere primene u SFW.).
Tehnički podaci

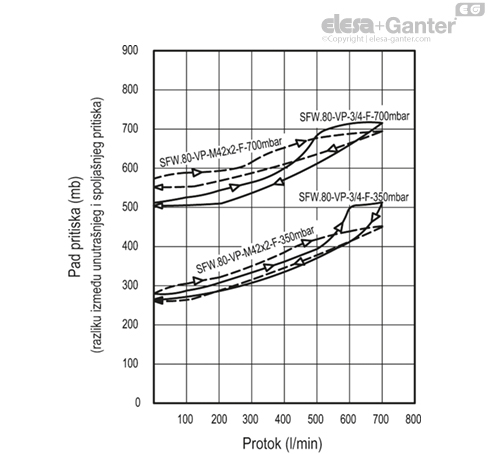

Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
Druge izvedbe
Posebne verzije na zahtev
Kapice sa ravnom mernom šipkom za ulje, fosfatizovani čelik, ravne.
Uputstvo za upotrebu

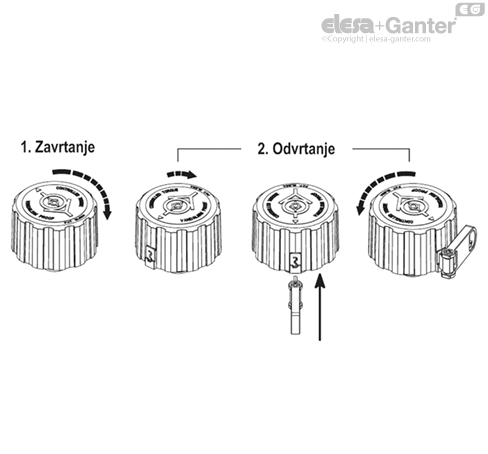

Zaštitni uređaj „otporan na vandalizam“ - funkcije
Okrenite kapicu u smeru kazaljke na satu, tako da ograničenje obrtnog momenta klikne. Za optimalno zavrtanje, na tom mestu je potrebno dodatno okretanje umetnutog ključa: Okrećite kapicu u smeru kazaljke na satu dok ne postignete jadnu od dve tačke otpora. Samo u ta dva položaja možete potpuno ubaciti ključ, radi pričvršćenja poklopca i završetka zavrtanja.
Nakon vađenja ključa, kapica se više ne može odvrnuti, čime se sprečavaju pokušaji manipulacije (zaštita od vandalizma).
Da biste uklonili poklopac, okrećite ga do kraja (mehanizam za zaključavanje) u smeru kretanja kazaljki na satu. U tom položaju, umetnite ključ u prihvat. Na taj način se uspostavlja veza između zavrtnog navoja i gornjeg dela, a čep za odzračivanje može da se ukloni. Ključ ima zglob i može u umetnutom stanju da se postavi na poklopac.
