Dizajn
Materijal
- Prekrivka (gornji deo): Čelični lim, hromiran
- Prirubnica: pocinkovani čelični lim
- Navojni priključak (donji deo): u crnoj boji, pocinkovan
Zaptivni prsten
Zaptivni prsten, guma NBR.
Regulacioni ventil
Termoplastika sa O-prstenom od NBR gume i oprugom od nerđajućeg čelika
Otvara se pod natpritiskom > 350 mbar (700 mbar na zahtev)
Ventil podpritiska
Disk za zaključavanje od tehnopolimera sa O-prstenom od NBR gume i oprugom od nerđajućeg čelika
Otvara se od 30 mbar
Filter za vazduh
PU pena 10 µ ili 40 µ.
Standardne verzije
- SMW-F10: sa finoćom filtera 10 µ.
- SMW-F40: finoća filtera 40 µ.
Maksimalna temperatura za korišćenje
100°C.
Napomena
Funkcije i primene
Dvostruki čepovi za odzračivanje SMW. stvaraju kontrolisan nadpritisak iznad nivoa ulja kako bi se izbegla deformacija kontejnera.
Prednosti:
- reguliše zapreminu usisnog vazduha u kontejneru, održava tečnost i filter čistim;
- poboljšava efekat usisne pumpe u radnim uslovima i smanjuje pojavu kavitacije;
- sprečava isticanje tečnosti kada je sistem deo pokretne celine;
- smanjuje penjenje u tečnosti.
Tehnički podaci

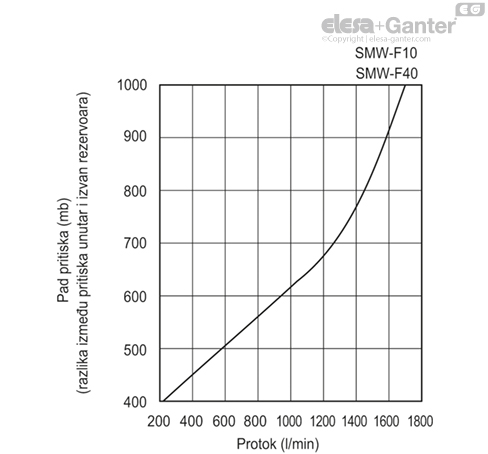

Protok vazduha različitih izvedbi čepova za odzračivanje možete da pronađete na dijagramu. Odnosi se na razliku između unutrašnjeg i spoljašnjeg pritiska.
Druge izvedbe
Posebne verzije na zahtev
Sa štapom za merenje nivoa tečnosti.
