Dizajn
- A: Pogon sa jedne strane
- B: Kontinuirani pogon
Aluminijum
- zatvoreno za zaštitu od prašine
- eloksirano, prirodna boja AN
- Mesing
- Čelik kod m1=20 i i=5
Čelik
zaptiveno (zaptivne podloške 2RS)
Temperatura primene -20 °C do +60 °C
Informacija

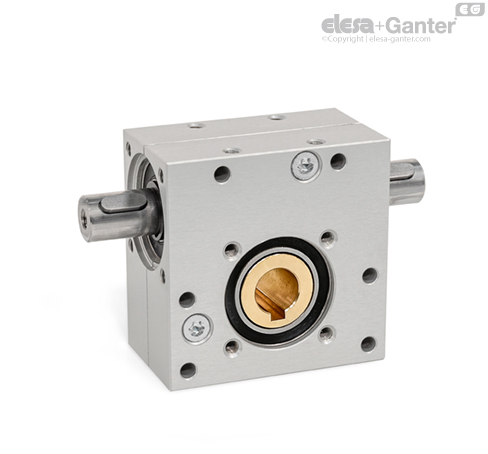

Pužni prenosnici GN 3975 sa veoma kompaktnim dimenzijama mogu da prenose velike obrtne momente. Čine funkcionalnu jedinicu koja je spremna za primenu i mogu da koriste za različite primene, kao što je npr. podešavanje nagiba ili preusmeravanje.
Veliki broj ureza za pričvršćivanje omogućuje jednostavnu montažu u bilo kom položaju. Ugaoni položaji klinova su raspoređeni proizvoljno.
U zavisnosti od odnosa prenosa, između puža i pužnog zupčanika ne postoji statičko sopstveno kočenje, tako da se pužni zupčanik iz mirovanja može okrenuti i usled obrtnog momenta sa izlazne strane.
Mehaničke karakteristike
| Zazor pri okretanju izlaznog vratila | 1° ± 0.5° |
| Smer okretanja vratila | po želji |
| Smer koraka puža | levo |
| Radni vek | 1.000 sati sa punim opterećenjem i brojem obrtaja 500 min-1 |
| sa vremenom uključivanja od 20% na 5 minuta (orijentaciona vrednost) |
| (1 minut rada + 4 minuta pauze) i okolnom temperaturom 20 °C |
| Održavanje | podmazano mašću tokom celog radnog veka, bez održavanja |
| m1 | Prenos | Maks. obrtni moment pogona u Nm* | Maks. izlazni obrtni moment u Nm* | Pogonska strana | Izlazna strana | Stepen delovanja u % | Statičko sopstveno kočenje |
| kod 100 min-1 | kod 500 min-1 | kod 1000 min-1 | kod 100 min-1 | kod 500 min-1 | kod 1000 min-1 | Maks. radijalna sila u N** | Maks. aksijalna sila u N*** | Maks. radijalna sila u N** | Maks. aksijalna sila u N*** |
| 20 | 5 | 2.9 | 2.3 | 1.7 | 10 | 8 | 6 | 200 | 200 | 500 | 500 | 70 | - |
| 20 | 13 | 2.1 | 1.8 | 1.5 | 15 | 13 | 11 | 200 | 200 | 500 | 500 | 56 | - |
| 20 | 15 | 1.5 | 1.3 | 1 | 12 | 10 | 8 | 250 | 250 | 500 | 500 | 52 | - |
| 20 | 18 | 1.1 | 0.9 | 0.7 | 11 | 9 | 7 | 250 | 250 | 500 | 500 | 55 | - |
| 20 | 23 | 0.9 | 0.7 | 0.5 | 10 | 8 | 6 | 250 | 250 | 500 | 500 | 50 | - |
| 20 | 30 | 0.6 | 0.5 | 0.4 | 8.5 | 7 | 5.5 | 350 | 350 | 500 | 500 | 45 | - |
| 20 | 40 | 0.35 | 0.31 | 0.31 | 5.5 | 4.8 | 4 | 400 | 400 | 500 | 500 | 39 | x |
| 20 | 65 | 0.24 | 0.2 | 0.2 | 4.5 | 3.8 | 3 | 500 | 500 | 500 | 500 | 29 | x |
| 30 | 5 | 5.4 | 4.9 | 4.3 | 19 | 17 | 15 | 400 | 300 | 800 | 800 | 70 | - |
| 30 | 10 | 3.4 | 3.1 | 2.8 | 20 | 18 | 16 | 400 | 300 | 800 | 800 | 58 | - |
| 30 | 17 | 2.2 | 1.9 | 1.8 | 17 | 15 | 14 | 400 | 400 | 800 | 800 | 46 | - |
| 30 | 20 | 1.7 | 1.6 | 1.4 | 15 | 13.5 | 12 | 800 | 400 | 800 | 800 | 43 | - |
| 30 | 25 | 1.3 | 1.2 | 1.1 | 13.5 | 12 | 11 | 800 | 800 | 800 | 800 | 41 | - |
| 30 | 34 | 1.2 | 1.1 | 1 | 12 | 11 | 10 | 600 | 800 | 800 | 800 | 29 | - |
| 30 | 45 | 0.9 | 0.8 | 0.8 | 10.5 | 9.5 | 9 | 700 | 600 | 800 | 800 | 25 | - |
| 30 | 64 | 0.5 | 0.4 | 0.3 | 8.5 | 7.5 | 6 | 700 | 600 | 800 | 800 | 27 | x |
* broj obrtaja na pogonskoj strani
** sa aksijalnom silom = 0
*** sa radijalnom silom = 0
Napomena o montaži
Prilikom montaže, sile ne smeju da deluju na kućište odn. da budu usmerene na ležajeve. Na primer, preporučujemo upotrebu navojnih otvora d8 u vratilu. Za izjednačavanje pomeranja vratila i tolerancija rada, koji su uslovljeni proizvodnjom, kao i za amortizovanje oscilacija i udara preporučujemo upotrebu odgovarajuće spojnice.
