Dizajn
Plastika
Oblik
- C: Sa navojem (bez čaure)
Plastika KU
Bakelit (PF)
- Skinutih ivica i polirani
- U crnoj boji (standardna boja)
- U crvenoj boji RT, slično RAL 3003: RT dodati oznaci naloga
- Čelik, pocinkovan (standardna izvedba)
- Mesing MS, dodajte MS na oznaku naloga (samo izvedba u crnoj boji)
Plastika KT
Plastika termoplastika (poliamid PA)
- Crna, mat (standardna boja)
- U crvenoj boji RT, slično RAL 3003: RT dodati oznaci naloga
Čaura (oblik E)
Čelik, pocinkovan
Dizajn od čelika
Oblik
Čelik ST
Polirano
Izvedba od aluminijuma
Oblik
Alüminyum AL
Polirano
Dizajn od nerđajućeg čelika
Oblik
Nerđajući čelik, AISI 303 NI
mat peskiran
Izvedba od plastike (montaža pritiskanjem)
Oblik
Oblik L
Plastika KU
Bakelit (PF)
U crnoj boji, sa sjajnom završnom obradom
Stezni rukavac
Opruga od čelika

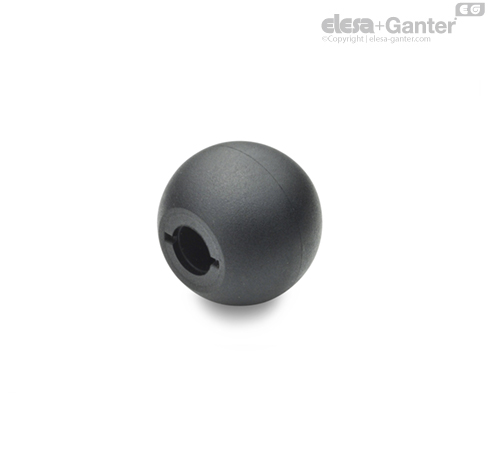

Oblik M
Plastika KT
Plastika termoplastika (poliamid PA)
Informacija
Kada koristite kugličnu dugmad DIN 319 oblika L i M, navoj na vretenu nije potreban.
Otvaraju se blagim udarima mekim čekićem. Kraj vretena treba da bude blago zaobljen ili zakošen (30°).
Pre montaže kugla rukohvata oblika L, potrebno je postaviti stezni rukavac u otvor. Pored toga, treba napomenuti da je dugme postavljeno upravno i/ili aksijalno paralelno. U suprotnom, postoji opasnost od lomljenja kugla rukohvata.
Kugla rukohvati oblika M predstavljaju veoma povoljnu izvedbu.
Kugla rukohvati DIN 319 veličine 30 i 35, kao i različiti navoji oblika C i kugla rukohvati od termoplastike (KT) nisu predviđeni u zvaničnom dokumentu sa standardima.
Kugla rukohvati DIN 319 od čelika i aluminijuma nisu navedene na zvaničnom dokumentu sa standardima.
