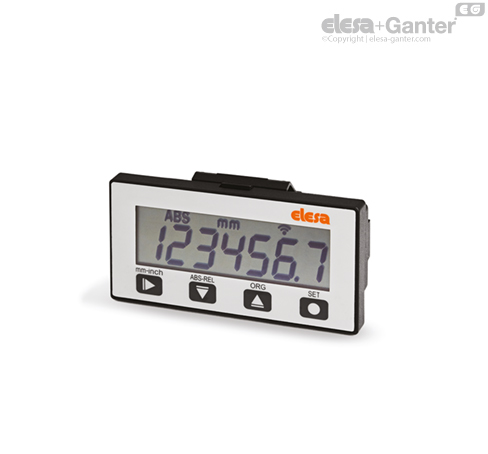

MPI-R10-RF

Linearno magnetni merni sistemi sa magnetnim senzorom

Funkcije i primene

MPI-R10-RF sistem za merenje povezan sa specijalnim senzorom FC-MPI, zajedno sa magnetnom trakom M-BAND-10čini celokupan sistem za merenje dužina i uglova sa minimalnim radijusom od 65 mm).

Montaža je jednostavna, a proizvod se odlikuje sa vrlo jednostavnim podešavanjem i pozicioniranjem, mehaničkim i električnim karakteristikama.

• Jednostavna montaža i demontaža zahvaljujući držaču (ELESA PATENT)

• 7-cifreni LCD displej visine 12 mm sa podrškom za specijalne znakove.

• Programabilno pomoću 4 funkcijska tastera

• Prikaz u mm, inčima ili stepenima

• Prikaz u apsolutnom ili inkrementalnom režimu

• Do 10 programibilnih odstupajućih vrednosti.

• Memorisanje i prikaz 32 ciljne pozicije.

• Dugotrajna interna litijumska baterija

• Međumemorija

• Kućište za FC-MPI spoj, montaža pomoću uleganja za jednostavnije postavljanje i ponovno uklanjanje.

Za više informacija pročitajte „Uputstvo za rukovanje“.



(1) Brzina očitavanja utiče na radni vek baterije

(2) Rastvaranje/podela: najmanje odstupanje u dužini koje sistem može da prikaže.

(3) Preciznost: maksimalno odstupanje između prikazane i stvarne pozicije.

(4) Preciznost ponavljanja: maksimalno odstupanje rezultata merenja kod tačno ponovljive i postignute merne pozicije

Sistem za brzo pozicioniranje

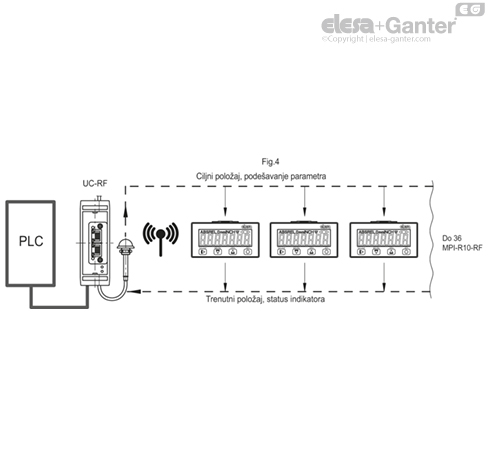

MPI-R10-RF sistem za merenje povezuje se preko radiotalasne frekvencija (RF) sa kontrolnom jedinicom UC-RF i tako formira bežični sistem za brzo pozicioniranje delova mašine, odn. višeosna merenja (slika 4).

Preko bežične veze možete:

• da očitate aktuelnu poziciju,

• da utvrdite ciljnu poziciju,

• da konfigurišete sve radne parametre.

Bežična frekvencijska mreža omogućava lako korišćenje različitih uređaja u istoj prostoriji bez međusobnog ometanja.

Ovaj sistem je, pre svega, pogodan kada redovno dolazi do promena formata. Olakšava podešavanje ciljne/trenutne pozicije mašinskih delova i stoga služi i kao vrsta sigurnosnog sistema. Ukoliko samo jedan MPI-R10 sistem za merenje nije u ciljnoj poziciji, SPS sprečava početak proizvodnog ciklusa kako bi se sprečili problemi tokom proizvodnje.

Sistem se brzo i lako instalira i ne zahteva kablove između kontrolne jedinice i indikatora položaja.

Dodatne tehničke informacije možete da pronađete u „Uputstvo za rukovanje“.



Magnetni senzor sa kablom

FC-MPI poručiti zasebno.

Pribor na zahtev

Magnetna široka traka M-BAND-10.

Posebne verzije na zahtev

Prekrivka može da se isporuči sa grafičkim simbolima, oznakama ili tekstom specifičnim za kupca.

Napomena o montaži

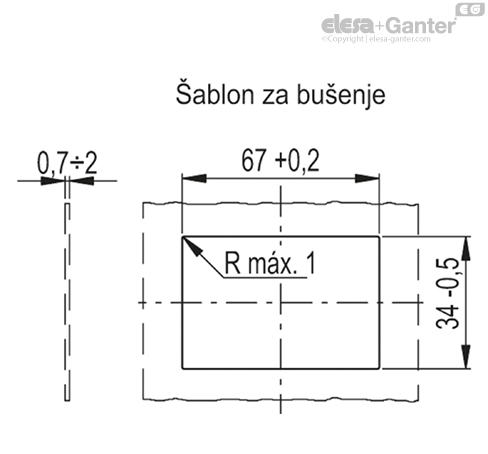

• Bušiti prema montažnom šablonu (debljina 0,7÷2 mm)

• Uklonite sve neravnine nastale pri bušenju pre nego što podesite displej.

• Postavite donji deo displeja u kućište i pritiskajte sve dok u potpunosti ne ulegne (slika 1).





Zamena baterije

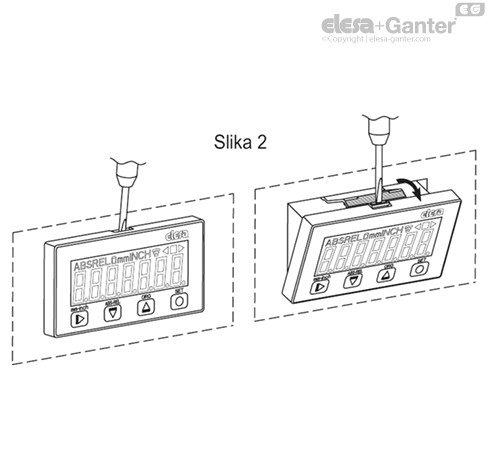

• Pritisnite pričvrsni klip nadole koristeći odvijač sa krstastim vrhom (slika 2).

• Zavrnite samorezne vijke od nerđajućeg čelika AISI 304 TORX^® T06 i uklonite prekrivku (slika 3).

• Zamenite bateriju.

• Ukoliko se baterija zameni u roku od 10 sekundi (trajanje međumemorije), podešeni parametri se neće izgubiti.





_{*Registrovana marka kompanije TEXTRON INC.}

Kompatibilnost

Magnetni merni sistem verzije „-W2“ je kompatibilan isključivo sa magnetnim mernim sistemom i kontrolnom jedinicom iste verzije „-W2“.
