Dizajn
Ručke sa nareckanom glavom
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Postavljeno vreteno
Obrub
Plastika termoplastika
Transparentni panel
Plastika termoplastika (poliamid PA), transparentna, otporna na starenje, otporna na udare
Otporno na rastvarače, ulje, masti i druge hemijske materije (međutim, nije otporno na alkohol)
Skala
Aluminijum, mat, eloksirano
Podeljci i cifre u crnoj boji, rastuće okretanjem u smera kretanja kazaljki na satu (D) ili u smeru suprotnom od smera kretanja kazaljki na satu
Standardna verzija
Čaura od čelika, brunirana, u crnoj boji, H7 slepi otvor, postavljeno na vretenu pomoću isporučenih zadržnih vijaka sa unutrašnjim šestouglom i prekrivnom kapicom UNI 5929-85.
Prikaz

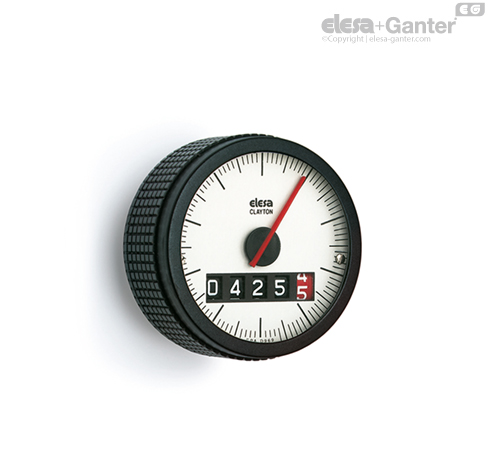

5-ocifreni brojač točkića i crveni pokazivač od plastike. Cifre crvenih brojača pokazuju decimalna mesta, a crveni pokazivač stotinke.
Cifre brojača su jasno čitljive, decimalna mesta su u crvenoj boji. Obrtaj crvenog pokazivača odgovara jednom obrtaju vretena. Na taj način se omogućava veoma tačno i, u kombinaciji sa digitalnim prikazom brojača, veoma jednostavno očitavanje položaja.
Sistem klatna sa kugličnim ležajem: maksimalna preciznost očitavanja
IP vrsta zaštite
Kućište, vratilo pokazivača i transparentni panel izrađeni su od jednog komada, odn. ultrazvučno zavareni; na taj način su indikatori pozicije potpuno zaptiveni, zaštićeni od radne vode i otporni na koroziju, pogledajte EN 60529 tabela.
Napomena
Funkcije i primene
Sistem klatna ima kuglični ležaj za precizan prikaz i može da se koristi i kod vretena nagnutim za 60º.
Posebne verzije na zahtev
Posebne verzije na zahtev
- Bez pokazivača
- Prikaz bez skale
- Prikazi sa logotipom specifični za kupca
- Ventilacija sa parafinskim uljem, maksimalna korisna temperatura 40°C
- Posebni brojači nakon jednog obrtaja
