Dizajn
Materijal
Ojačana plastika (bakelit PF), u crnoj boji, sa sjajnom završnom obradom
Standardne verzije
Glavčina od bruniranog čelika

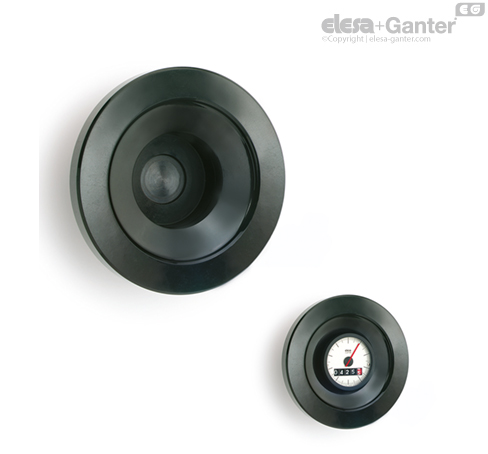

- VDC-GXX: Za indikator pozicije sa sistemom klatna
Nebušena glavčina, pogledajte tabelu za maksimalne dozvoljene prečnike otvora d' i d''.
- VDC-GXX+I: Za indikator pozicije sa sistemom klatna
Nebušena glavčina, pogledajte tabelu za maksimalne dozvoljene prečnike otvora d' i d''.
Okretna ručka I.301+x plastika (bakelit PF), crna, sjajna
- VDC-PXX+I: Za indikator pozicije sa sistemom za fiksiranje
Anker čivija od bruniranog čelika, ubrizgan vijak za anker čiviju, iza završnog poklopca i centralnog točka od plastike termoplastike (POM)
Glavčina sa otvorom H7
Okretna ručka I.301+x plastika (bakelit PF), crna, sjajna
Druge izvedbe
Posebne verzije na zahtev
Ručni disk-točkovi sa poprečnim urezima prema GN 110.
Napomena
Ergonomija
Kod ručnih točkova, anker čivija se zavrće i obezbeđuje šestougaonim navrtkama. Pri tome, dužina ankera može da se podesi do izvesnog stepena. (Za modele prečnika D ≥ 125 mm).
Izbor indikatora pozicije poručiti zasebno
Tabela služi za izbor odgovarajućih indikatora pozicije.
Pogledajte i Napomena o montaži za indikator pozicije sa sistemom klatna oblika G ili indikator pozicije sa sistemom za fiksiranje oblika P.
