Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), u crnoj boji, mat
Standardne verzije
Čaura sa H7 slepim otvorom, postavljeno na vretenu pomoću isporučenih zadržnih vijaka sa unutrašnjim šestouglom i prekrivnom kapicom UNI 5929-85.

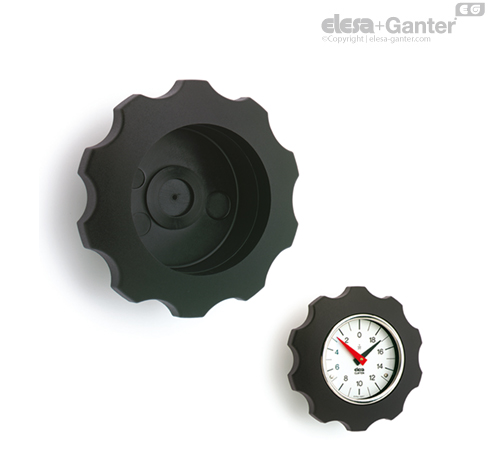

- VHT-GXX: Za indikator pozicije sa sistemom klatna
Čaura, brunirani čelik
- VHT-GXX-SST: Za indikator pozicije sa sistemom klatna
Čaura od nerđajućeg čelika AISI 303
- VHT-PXX: Za indikator pozicije sa sistemom za fiksiranje
Anker čivija od bruniranog čelika, ubrizgan vijak za anker čiviju, iza završnog poklopca i centralnog točka od plastike termoplastike (POM)
Čaura, brunirani čelik
Napomena
Funkcije i primene
Kod ručnih točkova VHT/VHT.INOX, oblik P anker čivija je zavijen i pričvršćen šestougaonim navrtkama; pri tome, dužina ankera može da se podesi do izvesnog stepena. Za primene, kod kojih se ovi ručni točkovi koriste sa ili bez indikatora pozicije, može da se isporuči završni poklopac CP. za prekrivanje udubljenja.
Izbor indikatora pozicije (Poručiti zasebno)
Tabela služi za izbor odgovarajućih indikatora pozicije.
Pogledajte i Napomena o montaži za indikator pozicije sa sistemom klatna oblika G ili indikator pozicije sa sistemom za fiksiranje oblika P.
Pribor na zahtev
Pribor na zahtev
Prekrivka CP-XX za ugradnju umesto indikatora pozicije.
