Dizajn
Materijal
- Deo za hvatanje: Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crne boje, mat.
- Prednja prekrivna kapica: Termoplastika ojačana staklenim vlaknima, poliamid (PA), sertifikovana prema UL-94 V0, samogasiva, crne boje.
- Pritisno dugme: Plastika (poliamid PA), svetloplavi.
Taster
Četiri električna kontakta sa sporim dejstvom, 2 NO + 2 NC sa dvostrukim prekidom, oblika Zb (videti IEC EN 60947-5-1).

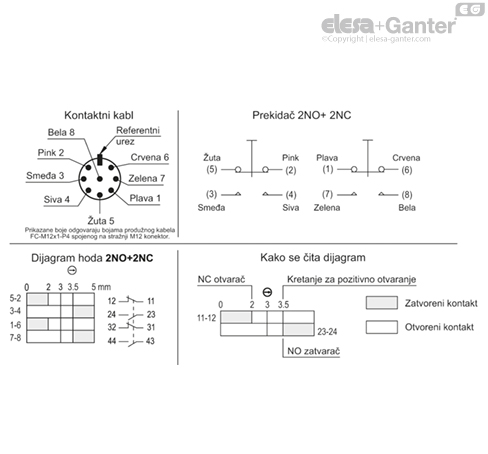

Kontaktni blokovi su opremljeni kontaktima sporog dejstva sa prinudnim otvaranjem, odnosno uvek su razdvojeni kada se aktiviraju i nemaju histerezu. Ugao pod kojim se postižu tačke prebacivanja je podesiv (pogledajte dijagram kretanja prekidača).
Kontaktni elementi garantuju samostalno čišćenje legura srebra.
Standardne verzije
Čaure od mesinga, rupe sa M6 navojem za pričvršćenje na zadnjoj strani.
8-polna plastična utična spojnica M12x1, priključak pozadi.
- M.2000-SWM-2NC-2NO-C: 2 otvarača (NC)+2 zatvarača (NO).
8-polni kabl UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517, priključak dole, prečnik savijanja kabla > 70 mm
- M.2000-SWM-2NC-2NO-F2.5: 2 otvarača (NC) + 2 otvarača (NO), kabl dužine 2.5 m.
- M.2000-SWM-2NC-2NO-F5: 2 otvarača (NC) + 2 otvarača (NO), kabl dužine 5 m.
IP vrsta zaštite
Vrsta zaštite IP67 i IP69K, videti tabelu EN 60529.
| Mehaničke karakteristike | Električne karakteristike |
|---|
| Oblik kontakata: Ag 999 | Termička nominalna struja lth | Cable 4 A |
| Utikač 2.5 A |
| Izolacioni nominalni napon UI | Kabl: 250 Vac |
| Maks. učestalost upotrebe: 3600 ciklusa/sat * | Utikač: 30 Vac/Vdc |
| Zaštita od kratkog spoja: 4A 500V gG | Otpor između kontakata: 25 mΩ |
|
| Mehanički radni vek: 10 miliona * | Upotrebna kategorija (kabl) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Snaga za rukovanje: 30N | Upotrebna kategorija (utična spojnica) |
|
| Radijus savijanja kabla > 70 mm | le/DC-13 (prema IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 miliona | Stepen prljavštine: 3 |
* prema standardu EN 60947-5-1
** prema standardu EN 60945-5-1
Napomena
Funkcije i primene

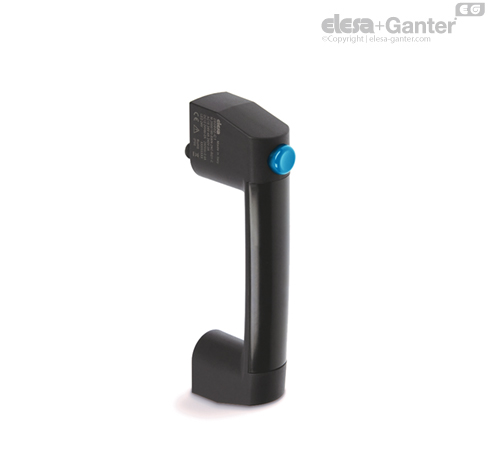

Lučni rukohvati M.2000-SWM je savršena kombinacija ergonomije, funkcionalnosti i kompaktnosti.
Pored funkcije ručke, kombinuje funkciju prekidačke kutije sa normalno otvorenim ili normalno zatvorenim kontaktima u jednom proizvodu.
Može da se integriše u sigurnosni sistem ili da se koristi kao upravljački uređaj ta rad električnih uređaja.
Zaštita zaposlenih: Prekidač sa pozitivnim delovanjem (otvarač, NC) dovodi do pravilnog prekida strujnog kola.
Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
Vučna snaga i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje su prikazane u tabeli su rezultat provera pukotina pod uslovima koji su prikazani na slici na okolnoj temperaturi.
CE izjava o usaglašenosti
Predmet gore opisane izjave je usaglašen sa važećim propisima usaglašavanja Evropske unije:
- 2014/35/EU Direktiva o niskom naponu
- 2014/30/EU (EMC) Direktiva o elekromagnetnoj kompatibilnosti
- 2011/65/EU (RoHS) Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima
Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima: EN 60947-5-1:2017
Pribor
Pribor na zahtev
FC-M12x1: Priključni vodovi sa 8-pinskim M12x1 priključkom.
Druge izvedbe
Posebne verzije na zahtev
- Ručka bez IP69K, sa umanjenom snagom za rukovanje (15 N). Za poručivanje kodu dodajte sufiks -N15 i opis željene standardne izvedbe.
Ostale standardne izvedbe
M.2000: Jedan rukohvat bez prekidača.
M.2000-LD: Rukohvati sa LED prikazom.
M.2000-SWM-LD: Rukohvati sa monostabilnom funkcijom uključivanja i LED displejom.
