M.2000-SWM-1NC-1NO-LD-F5
M.2000-SWM-LD

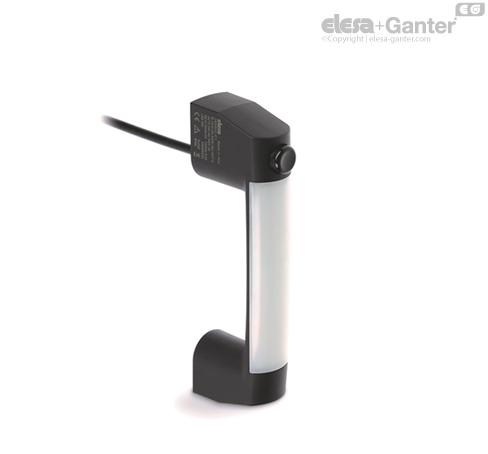

Rukohvati sa monostabilnom funkcijom uključivanja i LED displejom
Tehnopolimer certificiran samogašenje
Sa kablom od 5 m, 1 otvarač (NC) + 1 zatvarač (NO)
Tehnopolimer certificiran samogašenje
Sa kablom od 5 m, 1 otvarač (NC) + 1 zatvarač (NO)
Dizajn
Napomena
PriborDruge izvedbe
Dizajn
Materijal
- Materijal ručke: termoplastika ojačana staklenim vlaknima, poliamid, samogasiva UL-94 V0, crna mat.
- LED difuzor svetlosti: polikarbonat, samogasivi UL-94 V0, boje opala.
- Prekrivka za taster: plastika termoplastika, poliamid, crni.
Taster
Sa dva električna kontakta za sporo uključivanje sa dvostrukim prekidom, Zb oblikovan (prema IEC EN 60947-5-1), koji se fabrički mogu podesiti kao zatvarač (NO) ili otvarač (NC).
Kontaktni blokovi su opremljeni kontaktima sporog dejstva sa prinudnim otvaranjem, odnosno uvek su razdvojeni kada se aktiviraju i nemaju histerezu. Ugao pod kojim se postižu tačke prebacivanja je podesiv (pogledajte dijagram kretanja prekidača).
Kontaktni elementi garantuju samostalno čišćenje legura srebra.
LED traka
Tip RGB, napon napajanja 24Vdc +/- 10%. Nijanse boja mogu malo da se razlikuju u zavisnosti od napona napajanja.
Standardne verzije
Čaure od mesinga, rupe sa M6 navojem za pričvršćenje na zadnjoj strani.
8-polna plastična utična spojnica, priključak pozadi.
- M.2000-SWM-1NC-1NO-LD-C: 1 otvarač (NC) + 1 zatvarač (NO).
- M.2000-SWM-2NC-LD-C: 2 otvarača (NC).
8-polni UL kabl: AWG22 RAL9005 PVC UL AWM Stil 1569/2517, priključak dole.
- M.2000-SWM-1NC-1NO-LD-F2.5: 1 otvarač (NC) + 1 zatvarač (NO), kabl dužine 2,5 m.
- M.2000-SWM-2NC-LD-F2.5: 2 otvarača (NC), kabl dužine 2,5 m.
- M.2000-SWM-1NC-1NO-LD-F5: 1 otvarač (NC) + 1 zatvarač (NO), kabl dužine 5 m.
- M.2000-SWM-2NC-LD-F5: 2 otvarača (NC), kabl dužine 5 m.
IP vrsta zaštite
Vrsta zaštite IP67 i IP69K, videti tabelu EN 60529.
| Mehaničke karakteristike | Električne karakteristike | |||||
|---|---|---|---|---|---|---|
| Oblik kontakata: Ag 999 | Termička nominalna struja lth | Cable 4 A | ||||
| Utikač 2.5 A | ||||||
| Izolacioni nominalni napon UI | Kabl: 250 Vac | |||||
| Maks. učestalost upotrebe: 3600 ciklusa/sat * | Utikač: 30 Vac/Vdc | |||||
| Zaštita od kratkog spoja: 4A 500V gG | Otpor između kontakata: 25 mΩ | |||||
| Mehanički radni vek: 10 miliona * | Upotrebna kategorija (kabl) | |||||
| le/AC-15 ** | 24V-50/60 Hz | 4A | ||||
| 240V-50/60 Hz | 3A | |||||
| le/DC-13 * | 24V-d.c. | 2A | ||||
| 240V-d.c. | 0.4A | |||||
| Snaga za rukovanje: 30N | Upotrebna kategorija (utična spojnica) | |||||
| Radijus savijanja kabla > 70 mm | le/DC-13 (prema IEC 60947-5-1) | 24V-d.c. | 2A | |||
| B10D: 20 miliona | Stepen prljavštine: 3 | |||||
* prema standardu EN 60947-5-1
** prema standardu EN 60945-5-1
| Električne kategorije za upotrebu prema UL508 | M.2000-F (kabl) | M.2000-C (priključak) |
| AC | 120Vac-3A | 24Vdc/2A |
| DC | 24Vdc-2A |
Napomena
Funkcije i primene
Lučni rukohvati M.2000-SWM-LD je savršena kombinacija ergonomije, funkcionalnosti i kompaktnosti.
Pored funkcije ručke, u jednom proizvodu su spojene funkcije signalnog svetla i kontrolne kutije sa kontaktom zatvarača i otvarača. Ovi rukohvati se obično koriste na mašinama ili sistemima zaštite. Pomoću odgovarajućeg električnog priključka može da se konfiguriše boja LED trake za prikaz statusa sistema zaštite (IEC 60204-1).
Primer:
- Crvena: Potrebna je hitna mera ili mere za otklanjanje opasne situacije
- Zelena; Normalni uslovi za rad
- Žuta: Sačekajte. Mašina se isključuje ili se nalazi u prelaznoj fazi
- Plava: Korisnik je zatražio akciju (na primer, pritisak tastera)
Korisnik pritiskom tastera može pomoću eksterne logike da zatraži pristup zaštićenom prostoru ili da ponovo aktivira mašinu nakon prekida.
Zaštita zaposlenih: Prekidač sa pozitivnim delovanjem (otvarač, NC) dovodi do pravilnog prekida strujnog kola.
Ako se koristi ugaoni utikač kao produžetak, kablovski izlaz izgleda kao na slici 1.
Tehnički podaci
Vučna snaga i otpornost na udare: Vrednosti F1, F2, L1 i L2 koje su prikazane u tabeli su rezultat provera pukotina pod uslovima koji su prikazani na slici na okolnoj temperaturi.
Uputstva za kablove LED trake
Kada su kablovi ispravni, LED traka svetli u 7 dostupnih boja.
Zajednički kontakt (8), koji kod verzije kabla predstavlja belu žicu, mora uvek da bude povezan sa minus polom strujnog napajanja. Kontakti 6 (crvena žica) ili 1 (plava žica) mogu da se povežu pojedinačno sa plus polom, tako da LED traka svetli crveno, zeleno ili plavo, ili da se priključe u kombinaciji kako bi se dobile preostale boje (videti sledeću tabelu). Regulisanjem osvetljenosti pojedinačnih kanala pomoću PWM tehnike mogu da se postignu dodatne boje.
CE izjava o usaglašenosti
Predmet gore opisane izjave je usaglašen sa važećim propisima usaglašavanja Evropske unije:
- 2014/35/EU Direktiva o niskom naponu
- 2014/30/EU (EMC) Direktiva o elekromagnetnoj kompatibilnosti
- 2011/65/EU (RoHS) Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima
Ograničenje upotrebe određenih opasnih materija u električnim i elektronskim uređajima: EN 60947-5-1:2017
Druge izvedbe
Posebne verzije na zahtev
- 2 otvarača (NC).
- Radni napon LED svetla 12V.
- Električni brzi kontakt.
- Ručka bez IP, sa umanjenom snagom za rukovanje (15N). Za poručivanje kodu dodajte sufiks -N15 i opis željene standardne izvedbe.
Ostale standardne izvedbe
M.2000: Jedan rukohvat bez prekidača.
