Dizajn
Materijal
Termoplastika ojačana staklenim vlaknima (poliamid PA), specijalna provodljiva termoplastika, u crnoj boji, mat
Površinski otpor 103 Ω (ASTM D257 metoda merenja)
Zapreminski otpor = 103 Ωcm (ASTM D257 metoda merenja)
Diskovi bez neklizajuće gumene podloge
- LV.A-ESD-C: Disk bez otvora za pričvršćivanje
- LV.F-ESD-C: Disk sa 2 otvora za pričvršćivanje za podnu montažu, koja su pri isporuci zatvorena tankim plastičnim slojem (koji se može lako probušiti) kako bi se sprečilo nakupljanje prljavštine i prašine ako je potreban samo jedan otvor (slika 1).
Stopica sa neklizajućom gumenom podlogom isporučuje se u montiranom stanju
Sa neklizajućom gumenom podlogom (NBR), 70 Shore A, u crnoj boji, isporučuje se u montiranom stanju
Površinski otpor 103 Ω (ASTM D991 metoda merenja)
Zapreminski otpor = 103 Ωcm (ASTM D991 metoda merenja)
Kod izvedbi sa neklizajućom gumenom podlogom, ona je čvrsto povezana sa stopicom za nivelisanje. Na taj način se sprečava odvajanje gumene podloge od stopice tokom transporta koji uključuju velike sile. (pogledajte Neklizajuća gumena podloga ).
- LV.A-AS-ESD-C: Disk bez otvora za pričvršćivanje

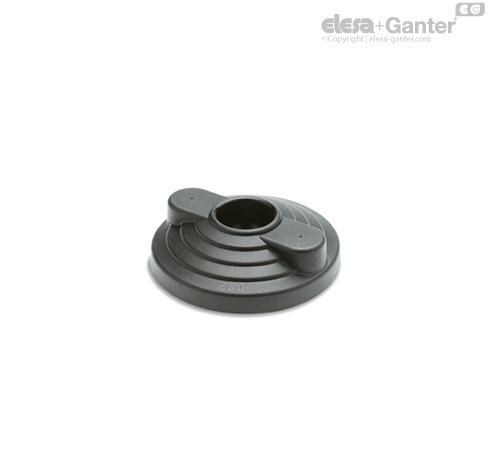

- LV.F-AS-ESD-C: Disk sa 2 otvora za pričvršćivanje za podnu montažu, koja su pri isporuci zatvorena tankim plastičnim slojem (koji se može lako probušiti) kako bi se sprečilo nakupljanje prljavštine i prašine ako je potreban samo jedan otvor (slika 1).
Napomena
Funkcije i primene
Specijalna provodljiva ESD plastika sprečava pojavu elektrostatičkih naelektrisanja.
ESD zglobne stopice LV.A-ESD-C imaju električno provodljivu ESD plastiku termoplastiku (poliamid PA), odn. gumu (NBR), za sprečavanje električnog naelektrisanja.
Otisak ESD na površini stopice definiše posebna antistatička svojstva prema ICE 61340-5-1.
Specijalna nareckana površina ispod stopice pruža savršenu stabilnost i držanje kada se zglobne stopice koriste bez neklizajuće gumene podloge čak i na površinama koje nisu u potpunosti ravne.
Napomena
Za izbor vretena, pogledajte tabelu mogućih kombinacija stopica/vretena
