Dizajn
Materijal
Termoplastika ojačana staklenim vlaknima (poliamid PA), RAL 9005 (C9) crna ili siva RAL 7042, mat.
Gumene podloge
Plastika termoplastika, tvrdoća 80, Shore A, presvučena

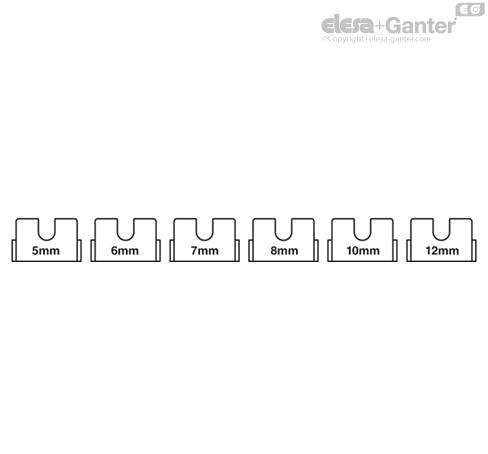

Podesivi odstojnici (sadržano u obimu isporuke)
Plastika termoplastika (poliamid PA), u RAL 7042 sivoj boji, za pričvršćivanje nosača na panele različite debljine (pogledajte tabelu).
Standardne verzije
- PC: Vijak i navrtka od čelika.
- PC-SST: Vijak i navrtka od nerđajućeg čelika.
| s debljina panela [mm] | Podesivi odstojnik PC.35-4-8 |
| 3.1 < s < 4.1 | - |
| 4.1 < s < 5.1 | 5 mm |
| 5.1 < s < 6.1 | 6 mm |
| 6.1 < s < 7.1 | 7 mm |
| 7.1 < s < 8.1 | 8 mm |
| s debljina panela [mm] | Podesivi odstojnik PC.35-6-12 |
| 6.1 < s < 7.1 | - |
| 7.1 < s < 8.1 | 8 mm |
| 9.1 < s <10.1 | 10 mm |
| 11.1 < s <12.1 | 12 mm |
Napomena
Funkcije i primene

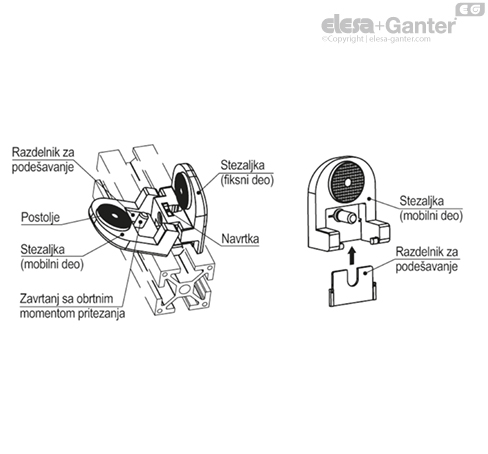

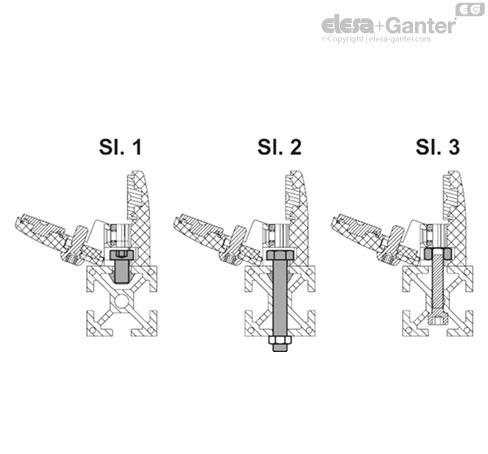

- Proizvod odgovara Direktivi o mašinama 2006 / 42 / EC (elementi za pričvršćivanje bez mogućnosti uklanjanja u otvorenom stanju) (ELESA patent). Dve čeljusti su povezane preko zglobne tačke; pored toga, poseduje čiviju od čelika ili nerđajućeg čelika i M5 navrtku.
- Posebne dimenzije čeljusti omogućavaju njihovu montažu na profilima širine od 25 mm i šire.
- Otvori nisu potrebi prilikom montaže držača, jer to može dovesti do pukotina u panelu.
- Gumena podloga se deformiše prilikom pritezanja kako bi se obezbedilo besprekorno pričvršćivanje.
- Gumeni podmetač je presvučen, tj.čvrsto povezan sa stezaljkama. Njihova strukturirana površina sprečava lepljenje na elementu ploče.
- Držač omogućava direktnu montažu ploča debljine između 3,1 do 4 mm. Kod debljih ploča, odstojnici sadržani u obimu isporuke se umeću u šupljinu kako bi se zategle ploče do maksimalno 8 mm.
- Neophodno je postaviti PC držače na dovoljnoj udaljenosti od opasne zone mašina (slika 4) prema ISO 13875, stav 4.2.4, kako bi se izbegle nezgode izazvane pokretnim mašinskim delovima.
Tehnički podaci
Ukoliko je površinski element otvoren, vijak za zatezanje ne može da se ukloni silom izvlačenja od 250 N.
Pri testiranju u našim laboratorijama – sa kontrolisanom temperaturom i vlažnošću vazduha (23°C–50% relativne vlažnosti), pod specifičnim uslovima upotrebe i u ograničenom vremenskom periodu – maksimalno opterećenje na svakoj stegi je 100 N (slika 5).
Vijci za povezivanje i montažu površinskog nosača imaju isti šestougao. Na taj način je moguća montaža samo pomoću šestouglog ključa (ključ 4).
Maksimalni obrtni moment pritezanja vijka = 3,5 Nm.
