Dizajn
Oblik (stopa)
- A1: Sa gumenom podlogom, zakačena, u crnoj boji
- A3: Sa gumenom podlogom, vulkanizovana, u crnoj boji
Varijanta vretena
- S: bez navrtke, spoljašnji šestougao dole
- SK: sa navrtkom, spoljašnji šestougao dole
- U: bez navrtke, unutrašnji šestougao gore i površina sa ključem dole
- UK: sa navrtkom, unutrašnji šestougao gore i površina sa ključem dole

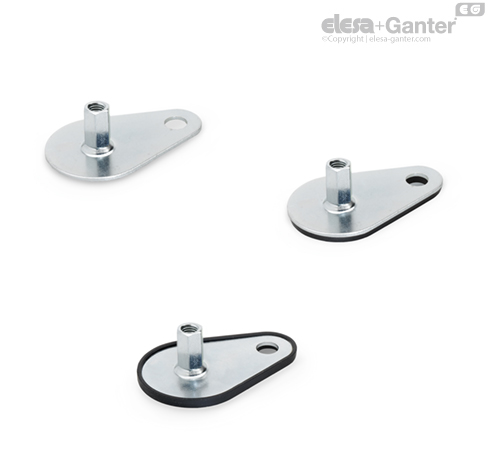

- X: spoljašnji šestougao sa unutrašnjim navojem
Stopa
Čelik
Pocinkovano, pasivirano u plavoj boji
Vreteno za podešavanje
Čelik
Pocinkovano, pasivirano u plavoj boji
Šestougaone navrtke ISO 4032
Čelik
Pocinkovano, pasivirano u plavoj boji
- U crnoj boji, TPE (Santoprene®)
- U crnoj boji, NBR (Perbunan®)
Informacija
Stopice za nivelisanje GN 42 se mogu univerzalno koristiti zahvaljujući mnogobrojnim mogućnostima kombinovanja varijanti stopa i vretena za podešavanje.
Stopice za nivelisanje se zahvaljujući podmetaču za ankerisanje mogu pričvrstiti na površinu za ugradnju, čime se sprečava pomeranje u stranu. Oblici sa gumenom podlogom takođe štite osetljive površine.
Zglobne stope se isporučuju potpuno montirano i ne mogu da se demontiraju.
Nosivost stopa za podešavanje
| d1 | - | - | d2 | Statično opterećenje Fs u kN | - | - |
| GN 40 | GN 42 | GN 42 | - | Varijante vretena | - | - |
| - | U obliku suze | Pravougaoni oblik | - | S / SK | U / UK | X |
| 40 | - | - | M 8 | 7 | - | 7 |
| 40 | - | - | M 10 | 7 | - | 7 |
| 40 | - | - | M 12 | 7 | - | 7 |
| 40 | - | - | M 16 | - | 7 | 7 |
| 50 | 50 | - | M 8 | 8 | - | 8 |
| 50 | 50 | - | M 10 | 8 | - | 8 |
| 50 | 50 | - | M 12 | 8 | - | 8 |
| 50 | 50 | - | M 16 | - | 8 | 8 |
| 60 | 60 | - | M 8 | 8 | - | 8 |
| 60 | 60 | - | M 10 | 10 | - | 10 |
| 60 | 60 | - | M 12 | 10 | - | 10 |
| 60 | 60 | - | M 16 | - | 10 | 10 |
| 80 | 80 | 80 | M 8 | 8 | - | 8 |
| 80 | 80 | 80 | M 10 | 10 | - | 10 |
| 80 | 80 | 80 | M 12 | 12 | - | 12 |
| 80 | 80 | 80 | M 16 | - | 12 | 12 |
| 80 | 80 | 80 | M 20 | - | 16 | 16 |
| 80 | 80 | 80 | M 24 | - | 16 | - |
Opterećenje koje je navedeno u tabeli je zasnovana na serijama ispitivanja u kojima je teret postavljen vertikalno u odnosu na stopu. Kod ovih vrednosti, već kod malih rasterećenja može da dođe do manjih, stalnih deformacija limene ploče.
Opterećenja usled povijanja i prelamanja koja se najčešće javljaju u praksi dovode do smanjenja kapaciteta opterećenja vretena za podešavanje i eventualno se moraju uzeti u obzir.
Pored toga, tvrdoća vretena iznosi ≥ 500 N/mm2.
Podaci o opterećenju su neobavezujuće orijentacione vrednosti uz isključenu odgovornost. Ne predstavljaju garanciju o kvalitetu.
U svakom pojedinačnom slučaju korisnik mora proveriti da li proizvod odgovara za taj slučaj primene. Uslovi iz okoline mogu da utiču na navedene vrednosti.
