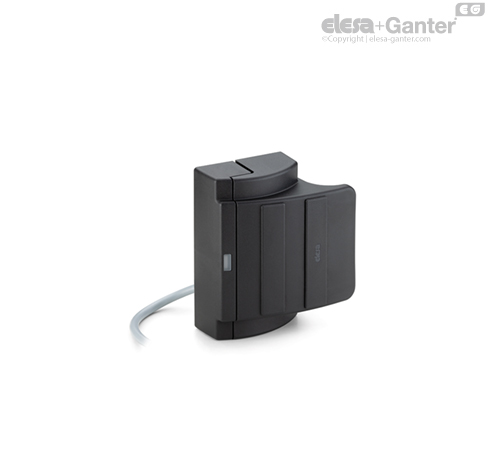

ESC-SFT-F-B Ručke sa integrisanim sigurnosnim prekidačem Dužina kabla 2 ili 5 m, aksijalni priključak pozadi

Funkcije i primene

Zaštita zaposlenih: Ručka ESC-SFT ije kodirani senzor sa redundantnim kanalima, koji može da se koristi i sigurnosnim ukopčavanjima, radi kontrole stanja opasnih sigurnosnih sistema na mašini. U kombinaciji sa upravljačkom logikom sa odgovarajućim sertifikatom, prilikom nehotičnog otvaranja vrata, kućišta, zaštitnih poklopaca mašina ili proizvodnih linija se prekida strujno kolo mašine. Mehanizam za zatvaranje se sastoji od magnetnog senzora i odgovarajućeg okidača (kodirani magnet), koji su integrisani u oba elementa ručke. Kada se kodirani magnet približi senzoru, ukopčavaju se kontakti u unutrašnjosti senzora i zatvaraju se sigurni izlazi priključenog upravljačkog uređaja. Kada se dva elementa ručke dodiruju i sistem zaštite je zatvoren, svetli zelena LED lampica. Ručka ESC-SFT je prema EN14119 ocenjena kao magnetni mehanizam za zatvaranje tipa 4 sa niskim stepenom kodiranja. Ako se koristi ulaz sertifikovanog sigurnosnog upravljačkog uređaja (pogledajte Pribor na zahtev), on omogućuje sistemsku arhitekturu do SIL3 prema standardu IEC 62061 odn. kategoriju 4 – PLe prema standardu EN ISO 13849-1. Može da se poveže sa šarkama CFSQ ili CFSW radi povećanja sigurnosnog stepena sistema (sistemi sa različitim principima funkcionisanja). Rastojanje prekidača senzora zavisi od geometrije vrata na kojima je proizvod instaliran.

Bravica sa duplom rezom: Dva dela koja čine proizvod (strana sa ručkom i strana sa kontra elementom) imaju mehanički sistem povezivanja, pomoću kog vrata ostaju zatvorena. Snaga koja je potrebna za otvaranje vrata je otprilike 2 kg.

Samostalno centriranje: ručka ima mehanički sistem za samostalno centriranje koji se odnosi na kontra element, koji izjednačava svako pogrešno usmerenje vrata ili povijanje usled težine. Može da se koristi za klizna ili zakretna vrata.

Funkcija

Sigurnosni sistem čine upravljački uređaj i ručka, koja funkcioniše samo u određenim konfiguracijama (pogledajte Opcije kombinovanja i povezivanja kablovima sa kombinovanim sigurnosnim upravljačkim uređajima).

Sigurnosna ručka ima Reed kontakte koji se aktiviraju kodiranim magnetima. Sigurnosni upravljački uređaj transformiše informaciju i sigurnim izlazom prenosi stanje sigurnosnog sistema upravljačkom sistemu.

Sigurno stanje je definisano kao stanje u kom je ručka udaljena od svog magneta za aktiviranje.

Električni priključci

Električno priključivanje sme da vrši samo ovlašćeno osoblje.

Priključni kabl senzora ne sme da bude zategnut. Senzori moraju da se priključe na upravljački uređaj u skladu sa predloženim električnim planovima (pogledajte i uputstva za upotrebu upravljačkih uređaja).



Plan priključka pojedinačne ručke na upravljačke uređaje P CN-SFT.115-2NC, CN-SFT.46-2NC / CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO ili slične modele. Ručka sa kontaktima otvarača (NC-NC) mora da se priključi na upravljački uređaj CN-SFT.115-2NC ili CN-SFT.46-2NC, ručka sa kontaktima otvarača-zatvarača (NC-NO) mora da se priključi na upravljački uređaj CN-SFT.115-1NC+1NO ili CN-SFT.46-1NC+1NO. Uputstvo za upotrebu sigurnosnog upravljačkog uređaja se u svakom slučaju mora pročitati, radi provere kablova uređaja.



Plan priključka pojedinačne ručke na upravljačke uređaje CN-SFT.115-2NC / CN-SFT.46-2NC ili slične modele kod višestrukih ručki sa kontaktima otvarača (NC-NC).

• Kanali 1 (BU-BK, NC) ukopčani serijski

• Kanali 2 (WH-BN, NC) ukopčani serijski

Uputstvo za upotrebu sigurnosnog upravljačkog uređaja se u svakom slučaju mora pročitati, radi provere kablova uređaja.



Plan priključka pojedinačne ručke na upravljačke uređaje CN-SFT.115-1NC+1NO / CN-SFT.46-1NC+1NO ili slične modele kod višestrukih ručki sa kontaktima otvarača-zatvarača (NC-NO).

• Kanali 1 (BU-BK, NO) ukopčani paralelno

• Kanali 2 (WH-BN, NC) ukopčani serijski

Uputstvo za upotrebu sigurnosnog upravljačkog uređaja se u svakom slučaju mora pročitati, radi provere kablova uređaja.



Pribor na zahtev

• CN-SFT: Sigurnosni upravljački uređaj za kategoriju 3 i 4.

• FC-ESC: Dužina priključnih vodova 2,5 ili 5 m.

Napomena o montaži

• Montirajte kontra element za ručku na okvir i ručku na vrata. Koristite podloške za pričvršćivanje (u obimu isporuke) koje ćete postaviti između vijaka TCEI M5 i ručke. Postojeći uzdužni otvori olakšavaju montažu proizvoda.

• Povezivanje kablovima prema zadatom električnom planu.

• Preporučujemo upotrebu eksternog brzog osigurača u sigurnosnom položaju.

• Proizvod ne bi trebalo da se koristi u sredini sa jakim magnetnim poljima.

• Montaža samo u stanju bez napona.

• Položaj montaže po želji, uz preduslov da se aktivna površina sigurnosnog senzora i okidača nalaze jedna naspram druge.

• Montaža senzora samo na ravnim površinama.

• Senzor i okidač po mogućstvu nemojte montirati na površinama od feromagnetnog materijala. Preporučujemo da postavite nenamagnetisani odstojnik debljine od najmanje 5 mm. Pored toga, koristite nenamagnetisane pričvrsne vijke.

• Senzor i okidač nemojte izlagati jakim vibracijama i udarima.

• Držite ih dalje od ostataka gvožđa.

• Prilikom montaže dve ručke pridržavajte se minimalnog odstojanja od 50 mm.

• Za minimalno odstojanje između otvora na strani vrata i okviru pogledajte šablon za bušenje.



Mere opreza

Pre upotrebe proizvoda mora da se uradi procena rizika mašine prema sledećim standardima:

• EN ISO 13849-1, Sigurnost mašina – Sigurnosno relevantni delovi upravljanja – deo 1: Opšti principi projektovanja;

• EN ISO 14119, Sigurnost mašina – Mehanizmi za zatvaranje u kombinaciji sa zaštitnim uređajima za razdvajanje;

• EN 60204-1, Sigurnost mašina – Električna oprema mašina;

• EN 60947-5-3, Niskonaponski uređaji – Deo 5-3: Upravljački uređaji – Zahtevi za prekidač senzora blizine sa definisanim ponašanjem u delu Pogrešno rukovanje (PDDB).

• Ručka ESC-SFT obavlja funkciju za zaštitu ljudi. Nepravilna instalacija ili rukovanje može dovesti do teških povreda. Ručka se naročito ne sme premošćavati (kratak spoj kontakata), pomerati, uklanjati ili na drugi način stavljati van funkcije.

• Siguran rad je osiguran samo ako se koristi kompletan sistem, sigurnosna ručka + jedan od upravljačkih uređaja CN-SFT.115-2NC, CN-SFT.46-2NC/CN-SFT.115-1NC+1NO, CN-SFT.46-1NC+1NO ili sličan sistem. Ako se ručka koristi bez odgovarajućeg upravljačkog uređaja, odgovoran je montažer sistema/mašine.

• Kompletan sigurnosni sistem uopšteno čine veliki broj davača signala, senzori i upravljački uređaji, Proizvođač mašine odn. instalater je odgovoran za pravilan i siguran celokupan rad.

Održavanje i kontrole

Redovno uklanjajte metalne opiljke sa ručke, Za čišćenje ručke koristite samo sredstva za čišćenje bez rastvarača..

Dodatne sigurnosne mere (EN ISO 14119:2013, tabela 3)

Obavezno je potrebno da redovno (na početku svake smene, najkasnije u okviru 8 sati) proveravate ispravno funkcionisanje ručki, tako što ćete proveriti sledeće:

• pravilno ukopčavanje svake ručke sledećim proverama:

a) da se prilikom otvaranja sigurnosnog sistema koji je montiran na ručki otvaraju sigurni izlazi priključenog upravljačkog uređaja.

b) da se sigurni izlazi upravljačkog uređaja nakon svake komande za pokretanje zatvaraju, kada je isti sigurnosni sistem zatvoren.

• sigurno pričvršćenje ručke.

• ispravno pričvršćenje spojeva.

Funkciju kontrole uređaja mora da izvrši sam sigurnosni sistem koji je priključen za svaku intervenciju uređaja.

Ako upravljački uređaj pri zatvorenom sigurnosnom sistemu u nakon eventualne komande za pokretanje ne aktivira sigurne izlaze, upravljački uređaj nemojte isključivati i ponovo uključivati, već proverite da li su sigurnosni sistemi otvoreni i uradite provere po tačkama a) i b).

U slučaju kvara ili istrošenosti, oštećeni sistem mora da se zameni.

Garancija kao i odgovornost proizvođača prestaje da važi u sledećim slučajevima:

• Ako se niste pridržavali uputstava.

• Ako nse niste pridržavali sigurnosnih propisa.

• Ako električnu instalaciju i priključak nije izvršila ovlašćena osoba.

• Ne vršite proveru rada.

• Manipulacija proizvoda.
