Dizajn
Materijal
Plastika termoplastika ojačana staklenim vlaknima (poliamid PA), crno-siva, mat.
Prekrivka vijaka
- ECO.R: Plastika termoplastika (poliester PBT) u svim Elecolors bojama, sa sjajnom završnom obradom, montaža utiskivanjem Isporučuje se zajedno, može se ukloniti pomoću odvijača (slika 1).
Pribor: zasebno dostupno (pogledajte tabelu).
Standardne verzije
Otvor za vijke za urezivanje od nerđajućeg čelika AISI 304 prema ISO 7050, prečnika 2,9x9,5 mm, uključeno (pogledajte uputstvo za montažu)
EPR-SH: Školjka ručke bez preklopke

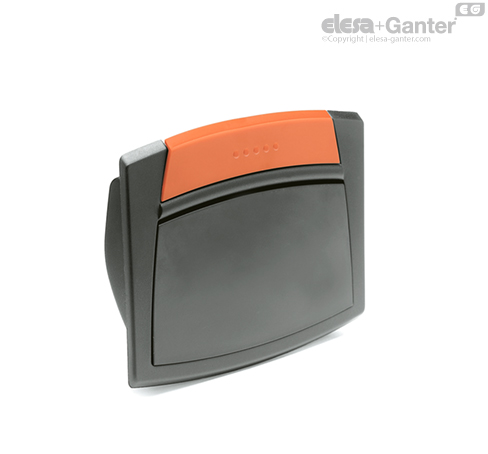

EPR-F-SH: Plastika termoplastika u crno-sivoj boji, mat, kapica za zatvaranje sa torzionom oprugom od nerđajućeg čelika
Napomena
Ergonomija i dizajn
Ručka kombinuje moderan dizajn sa kompaktnim oblikom. Ergonomski oblik školjki ručke sa oblom ivicom pruža prijatno i bezbedno držanje. Obojena prekrivka poboljšava vidljivost ručke i omogućava prilagođavanja proizvoda.
Preklopka je jedinstvena oprema koje u potpunosti zatvara niši i jednostavno se otvara rukom.
Tehnički podaci
Vrednosti za podiznu silu (F1) i silu izvlačenja (F2) navedene u tabeli predstavljaju rezultat laboratorijskih ispitivanja sa ručkama koja su montirane na ojačanim limovima debljine = 1,5mm (ojačano za potrebe ispitivanja).
Uputstvo za upotrebu
Šablon za bušenje
Za ploče debljine (e) iznad 2,5 mm, preporučujemo da prilagodite ručku prema jednoj od sledeće 3 opcije:
- pomoću 2 samorezna vijka u otvorima „d“;
- pomoću 2 vijka sa upuštenom glavom M3x6, nakon bušenja otvora;
- pomoću 2 vijka sa upuštenom glavom M3x10 sa navrtkama, nakon bušenja slepih otvora Ø 3,2 mm.
Napomena o montaži
- Udubljenje napravite prema montažnom šablonu.
- Pre postavljanja ručke, oborite ivice na otvoru kućišta.
- Postavite gornji deo ručke na kućište (slika 1) i pritiskajte na donji deo dok u potpunosti ne ulegne.
- Pritisnite ručku blago nagore (slika 2).
- Postavite dva samorezna limena vijka (slika 3).
- Montirajte prekrivku tako što slika ćete pritisnuti bočne delove, a zatim srednji deo (slika 4).
