Dizajn
Gazni sloj
Poliuretan, tvrdoća 92 Shore A.
Telo točka
Liveno gvožđe
Standardne verzije
- RBL: Centrična glavčina, može da se opremi žlebom za klin ili uređajem za stezanje. Prilikom obrade nemojte zagrevati na temperaturi iznad 80°C kako ne bi došlo do oštećenja poliuretanskog sloja. Idealno rešenje za izvedbu sa pogonskim točkovima.

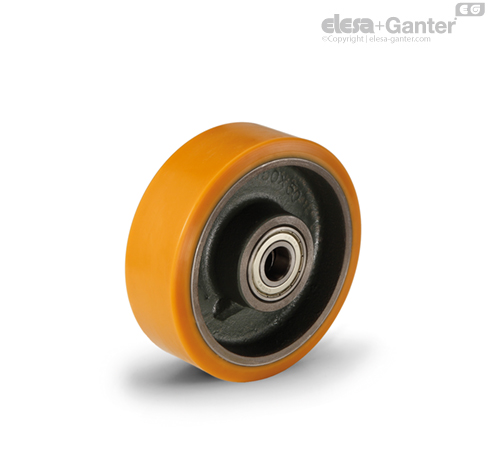

- RSL: Glavčina sa kugličnim ležajem. Idealno rešenje za težak teret i kontinuirane pokrete.
Napomena
Primene
Odlična gipkost i elastičnost, visoka otpornost na habanje i pucanje
Za izborne kriterijume točkova pogledajte Tehnički podaci.
RE.F4 točkovi mogu da se isporuče i sa kućištem:
- RE.F4-H: Točkovi sa kućištem od čeličnog lima za srednji teret
- RE.F4-WH: Točkovi sa elektro-zavarenim kućištem od čeličnog lima za teški teret
- RE.F4-WEH: Točkovi sa elektro-zavarenim kućištem od čelika za veoma teški teret
Uslovi životne sredine
Pogodno za upotrebu u nepovoljnim uslovima sredine, kao što su alkohol i glikoli. Ne preporučuje se upotreba u organskim i mineralnim kiselinama, baznim rastvorima i zasićenoj pari.
Otpor pri kotrljanju
Za svaki teret i prečnik tabela pruža informaciju o snazi (u N) koja je potrebna za guranje ili vuču pojedinačnog točka konstantnom brzinom od 4 km/h na glatkoj površini.
Za ručno rukovanje transportnog vozila sa četiri točka preporučujemo izbor prečnika vrednosti manjoj od 50 N, a kod češćeg rukovanja su potrebne vrednosti manje od 30 N.
| Vučna sila ili sila guranja za pomeranje točka [N] |
|---|
| | Teret [N] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Mašinski pogon
Za mašinski pogon, pogledajte koeficijente za smanjenje nosivosti u tehničkom listu sa podacima.
Temperatura
Ukoliko uslovi rada premašuju normalni opseg temperature ili su ispod njega, u tehničkom listu sa podacima možete da pronađete koeficijente za smanjenje nosivosti.
Druge izvedbe
Posebne verzije na zahtev
Žleb glavčine u skladu sa UNI 6604, UNI 6607 - ISO 2941 (RBL verzija).
