Dizajn
Gazni sloj
Liveni poliuretan, tvrdoća 90 Shore A, u tamnosivoj boji, otporno na abraziju.
Električni otpor < 109 Ω.

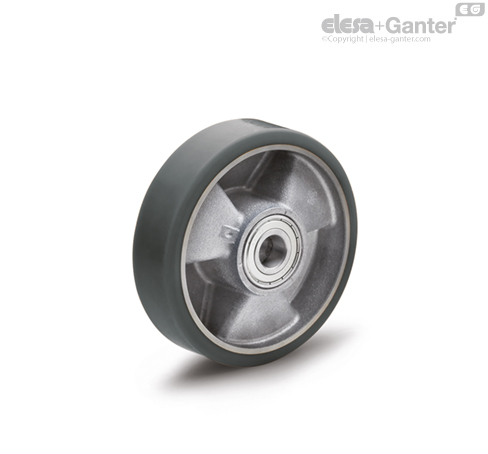

Telo točka
Liveni aluminijum
Standardne verzije
- RSL: Pocinkovani ležajevi.
- RXL: Ležajevi od nerđajućeg čelika.
Glavčina
Glavčina sa zaštićenim kugličnim ležajevima. Idealno rešenje za velika opterećenja i stalnu upotrebu.
Napomena
Primene
Odlična gipkost i elastičnost, visoka otpornost na habanje i pucanje.
Za izborne kriterijume točkova pogledajte Tehnički podaci.
RE.F5-ESD točkovi se isporučuju i sa kućištem:
- RE.F5-N-ESD: sa kućištem od čeličnog lima za mala opterećenja
- RE.F5-H-ESD: Točkovi sa kućištem od čeličnog lima za srednji teret
Uslovi životne sredine
Pogodno za upotrebu u nepovoljnim uslovima sredine, kao što su alkohol i glikoli. Ne preporučuje se upotreba u organskim i mineralnim kiselinama, baznim rastvorima i zasićenoj pari.
Otpor pri kotrljanju
Za svaki teret i prečnik tabela pruža informaciju o snazi (u N) koja je potrebna za guranje ili vuču pojedinačnog točka konstantnom brzinom od 4 km/h na glatkoj površini.
Za ručno rukovanje transportnog vozila sa četiri točka preporučujemo izbor prečnika vrednosti manjoj od 50 N, a kod češćeg rukovanja su potrebne vrednosti manje od 30 N.
| Vučna sila ili sila guranja za pomeranje točka [N] |
|---|
| | Teret [N] |
| 1500 | 2500 | 3500 | 4500 | 5500 | 6500 |
| D [mm] | 80 | 50 | - | - | - | - | - |
| 100 | 23 | 52 | - | - | - | - |
| 125 | 17 | 45 | 65 | - | - | - |
| 150 | 12 | 38 | 60 | 70 | 80 | - |
| 200 | <10 | 30 | 49 | 60 | 78 | 90 |
Mašinski pogon
Za mašinski pogon, pogledajte koeficijente za smanjenje nosivosti u tehničkom listu sa podacima.
Temperatura
Ukoliko uslovi rada premašuju normalni opseg temperature ili su ispod njega, u tehničkom listu sa podacima možete da pronađete koeficijente za smanjenje nosivosti.
Funkcije i primene
Specijalni poliuretan sa električnim otporom od <109 Ω sprečava nakupljanje elektrostatičkog naelektrisanja. Zbog toga su RE.F5-ESD točkići pogodni za primene u „oblastima zaštićenim od ESD-a“ (EPA) gde komponente osetljive na elektrostatičko pražnjenje moraju da se tretiraju uz minimalni rizik od oštećenja.
Električne specifikacije ispunjavaju zahteve u skladu sa standardom ISO 22878:2004. Uneta vrednost za električni otpor izmerena je u temperaturnom opsegu 18-25 °C (u skladu sa smernicama). Za okruženja sa radnim temperaturama ispod 10 °C, obratite se prodajnoj službi kompanije ELESA.
