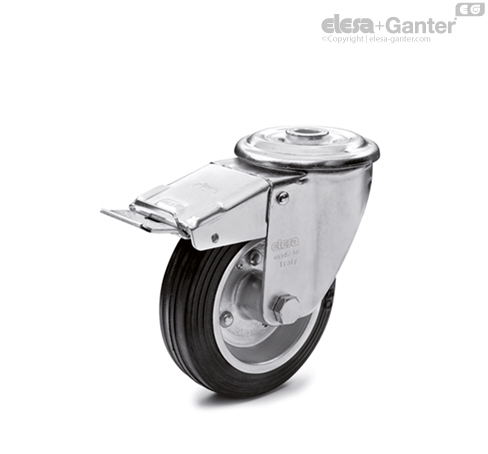

RE.E3-FBF-N Točkići sa čeličnim kućištem Industrijski okretni točak i centralni prolazni otvor, sa kočnicom

Radna površina sa profilom

Vulkanizirana guma; tvrdoća 80 Shore A.

Telo točka

Sastoji se od dva pocinkovana i zakovana diska od čeličnog lima

Glavčina

Čaura od termoplastike (PA), čvrsto povezana sa telom točka

Fiksno kućište

Pocinkovani čelični lim, kućište je dizajnirano za nosivost do 2300N.

Kućište za upravljanje

Pocinkovani čelični lim, kućište je dizajnirano za nosivost do 2300N. Dvostruki kuglični ležaj i direktan kontakt između ploče i prstena kugličnog ležaja sa integrisanom čivijom garantuju odličnu upravljivost. Ne zahteva održavanje.

Sastoji se od (pogledajte sliku 1):

1. ploča: pocinkovani čelični lim;
2. upravljačka viljuška: pocinkovani čelični lim;
3. prsten nosač kugličnog ležaja: pocinkovani čelični lim;
4. zaglavnik: integrisan u ploči;
5. uležištenje: Dvostruki kuglični ležaj, premazan mašću;
6. prsten za zaštitu od prašine: Termoplastika u tamnosivoj boji RAL 7015, dostupno samo za SBL i SBF izvedbe.

Kočnica

Kočnica, blokira okretanje točka kao i kućišta.

Zahvaljujući optimalnim dimenzijama kočnice, potreban prostor je sveden na minimum, a upravljivost je jednostavna.

Opruga od kaljenog čelika.

Standardne verzije

• PBL-N: Fiksirani točkić, bez kočnica.
• SBL-N: Industrijski okretni točak, bez kočnice.
• SBF-N: Industrijski okretni točak, sa kočnicom.
• FBL-N: Upravljivi točkić sa centralnim prolaznim otvorom, bez kočnice
• FBF-N: Upravljivi točkić sa centralnim prolaznim otvorom, sa kočnicom
