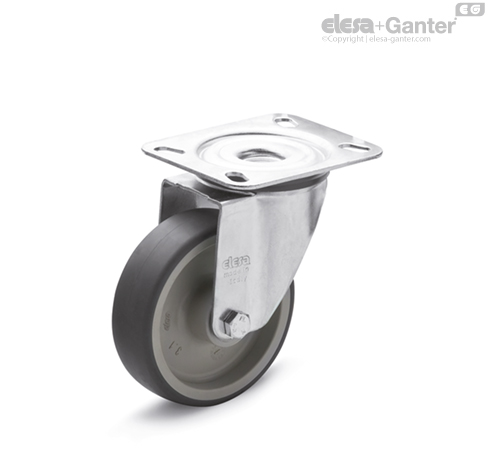

RE.G1-SBL-N Točkići sa čeličnim kućištem Industrijski okretni točak bez kočnice, čelik

Gazni sloj

Termoplastični gumeni gazni sloj, u sivoj boji, otporan na abraziju, tvrdoća 85 Shore A

Telo točka

Termoplastični polipropilen (PP).

Glavčina

Glavčina sa propusnim otvorom

Fiksno kućište

Kućište od pocinkovanog čeličnog lima je konstruisano za nosivost do 1800 N.

Kućište za upravljanje

Kućište od pocinkovanog čeličnog lima je konstruisano za nosivost do 1800 N. Dvostruki kuglični ležaj i direktan kontakt između ploče i prstena kugličnog ležaja sa integrisanom čivijom garantuju odličnu upravljivost. Ne zahteva održavanje.

Sastoji se od (pogledajte sliku 1):

1. Ploča: pocinkovani čelični lim
2. Upravljačka viljuška: pocinkovani čelični lim
3. Prsten nosač kugličnog ležaja: pocinkovani čelični lim
4. Zaglavnik: integrisan u ploči;
5. Uležištenje: Dvostruki kuglični ležaj, premazan mašću;
6. Prsten za zaštitu od prašine: Termoplastika u tamnosivoj boji RAL 7015, dostupno samo za SBL i SBF izvedbe.

Kočnica

Kočnica, blokira okretanje točka kao i kućišta. Zahvaljujući optimalnim dimenzijama kočnice, potreban prostor je sveden na minimum, a upravljivost je jednostavna. Opruga od kaljenog čelika.

Standardne verzije

• PBL: Fiksirani točkić bez kočnice.

• SBL: Upravljivi točkić bez kočnice.

• SBF: Upravljivi točkić sa kočnicom.

• FBL: Upravljivi točkić sa centralnim prolaznim otvorom, bez kočnice

• FBF: Upravljivi točkić sa centralnim prolaznim otvorom, sa kočnicom
