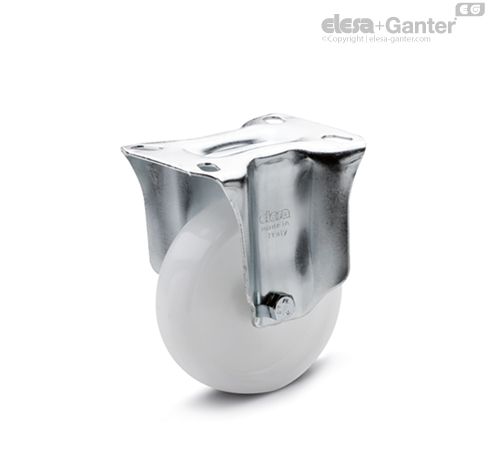

RE.F8-PBL-N Točkići sa kućištem Fiksirani točkić, bez kočnice, čelik

Telo točka

Plastika termoplastika (poliamid PA).

Glavčina

Glavčina sa propusnim otvorom

Fiksno kućište

Pocinkovani čelični lim, kućište je dizajnirano za nosivost do 3000N.

Kućište za upravljanje

Pocinkovani čelični lim, kućište je dizajnirano za nosivost do 3000N. Dvostruki kuglični ležaj i direktan kontakt između ploče i prstena kugličnog ležaja sa integrisanom čivijom garantuju odličnu upravljivost. Ne zahteva održavanje. Sastoji se od (pogledajte sliku 1):

1. Ploča: pocinkovani čelični lim
2. Upravljačka viljuška: pocinkovani čelični lim
3. Prsten nosač kugličnog ležaja: pocinkovani čelični lim
4. Zaglavnik: integrisan u ploči;
5. Uležištenje: Dvostruki kuglični ležaj, premazan mašću;
6. Prsten za zaštitu od prašine: Termoplastika u tamnosivoj boji RAL 7015, dostupno samo za SBL i SBF izvedbe.

Kočnica

Kočnica, blokira okretanje točka kao i kućišta. Zahvaljujući optimalnim dimenzijama kočnice, potreban prostor je sveden na minimum, a upravljivost je jednostavna. Opruga od kaljenog čelika.

Standardne verzije

• PBL: Fiksirani točkić bez kočnice.

• SBL: Upravljivi točkić bez kočnice.

• SBF: Upravljivi točkić sa kočnicom.

• FBL: Upravljivi točkić sa centralnim prolaznim otvorom, bez kočnice

• FBF: Upravljivi točkić sa centralnim prolaznim otvorom, sa kočnicom
